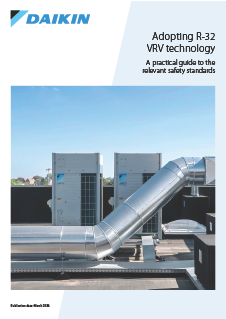

Practical guide to the relevant safety standards
PDF | 570.75KB
Pēdējos gados pieaugošā informētība par ietekmi uz vidi — un, jo īpaši, par aukstumaģentu lomu — ir paātrinājusi R‑32 VRV sistēmu ieviešanu visā Eiropā. Šai pārejai uzņemot apgriezienus, nozares profesionāļi aizvien vairāk cenšas saprast, kā pareizi piemērot dažādos standartus, kas reglamentē fluorētu siltumnīcefekta gāzu drošību.
Pateicoties mūsu vadošajai pozīcijai R‑32 VRV risinājumos un ciešajai sadarbībai ar uzstādītājiem, projektētājiem, atbilstības ekspertiem un politiku veidotājiem, Daikin ir izveidojis dziļu izpratni par šo drošības standartu praktisko īstenošanu. Mēs esam apkopojuši šīs zināšanas, lai sniegtu skaidrus un praktiskus norādījumus visām ieinteresētajām pusēm, kas iesaistītas VRV sistēmu projektēšanā, uzstādīšanā un novērtēšanā.
Kuri standarti regulē aukstumaģentu drošību?
IEC 60335-2-40 ir produktu standarts, kas nosaka drošības prasību elektriskajiem siltumsūkņiem, gaisa kondicionētājiem un gaisa sausinātājiem.
EN 378 ir vispārīgs standarts, kas nosaka prasības dzesēšanas sistēmām attiecībā uz projektēšanu, ražošanu, uzstādīšanu, ekspluatāciju, apkopi un likvidēšanu.
To darbības jomā gan IEC 60335-2-40, gan EN 378 ir noteikts, ka gadījumos, kad pastāv konkrēts drošības produktu standarts, piemēram, IEC 60335-2-40, tam ir prioritāte pār vispārīgo standartu, piemēram, EN 378 (1. un 2. Izraksts).
EN 378 arī pastiprina šo principu, nosakot atļautās aukstumaģenta uzpildes daudzuma robežas (3. izraksts).
Secinājums: IEC 60335-2-40 ir prioritāte pār EN 378.
1. izraksts – EN378 darbības joma: „Produktu saimju standartiem, kas attiecas uz saldēšanas sistēmu drošību, ir prioritāte pār horizontālajiem un vispārīgajiem standartiem, kas attiecas uz to pašu tematu.”
2. izraksts – IEC 60335-2-40 darbības joma: „Šī IEC 60335 daļa attiecas uz elektrisko siltumsūkņu, sanitāro karstā ūdens siltumsūkņu un gaisa kondicionētāju, kuros iebūvēti motorkompresori, kā arī ūdens fankoilu, gaisa sausinātāju (ar vai bez motorkompresoriem), termoelektrisko siltumsūkņu un daļējo iekārtu drošību. To maksimālais nominālais spriegums nav lielāks par 300 V vienfāzes ierīcēm un 600 V daudzfāžu ierīcēm.”
3. izraksts – EN 378 (1. daļa): „6. pants Aukstumaģenta daudzums: Gadījumos, kad pastāv produktu standarti attiecībā uz konkrētiem sistēmu veidiem un kad šie produktu standarti attiecas uz aukstumaģenta daudzuma ierobežojumiem, šie daudzumi atceļ šā standarta prasības.”
- Atbilstīgo standartu piemērošana R-32 A2L sistēmām
- Atbilstīgo standartu piemērošana R-410A (A1) sistēmām
IEC norāda, ka piemēro visstingrāko prasību (uzliesmojamība vai toksicitāte) (4. izraksts).
Pieļaujamo koncentrācijas robežu pārskats aukstumaģentam R-32
Drošības standarts | Maks. pieļaujamā koncentrācija |
|---|---|
IEC 60335-2-40 | Uzliesmojamība (ZUR) 75 % no zemākās uzliesmošanas robežas (ZUR) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toksicitāte (ATIR/ODL) 300 g/m³ |
Tā kā uzliesmojamības robeža 230 g/m³ ir zemāka nekā toksiskuma robeža 300 g/m³, piemēro stingrāko uzliesmojamības robežu. Atbilstība šai robežai pati par sevi nodrošina, ka netiek pārsniegtas toksicitātes robežvērtības, tāpēc papildu pārbaudes nav vajadzīgas.
Kā tas ietekmē jūsu R-32 sistēmu projektēšanu?
Ja aprēķinātā aukstumaģenta koncentrācija ir mazāka par 230 g/m³, nav nepieciešami nekādi papildu drošības pasākumi.
Ja koncentrācija pārsniedz 230 g/m³, Daikin Shīrudo Technology atbalsta atbilstību IEC 60335-2-40 un EN 378, palīdzot jums ievērot nepieciešamos drošības standartus ar pārliecību.
Attiecībā uz uzpildes daudzuma ierobežojumiem IEC attiecas tikai uz viegli uzliesmojošiem aukstumaģentiem (A2L, A2, A3).
→ Šā iemesla dēļ IEC nevar izmantot šiem novērtējumiem sistēmām, kurās izmantoti neuzliesmojoši aukstumaģenti (A1).
Pieļaujamo koncentrācijas robežu pārskats aukstumaģentam R-410A
Drošības standarts | Maks. pieļaujamā koncentrācija |
|---|---|
IEC 60335-2-40 | Uzliesmojamība (ZUR) N/a – IEC attiecas tikai uz viegli uzliesmojošiem aukstumaģentiem (A2L, A2, A3) |
EN 378 | Toksicitāte (ATIR/ODL) 440 g/m³ |
Standartā EN 378 norādītā toksicitātes robeža aukstumaģentam R-410A, kas klasificēts kā neuzliesmojošs aukstumaģents A1, ir 440 g/m³, un tā jāpiemēro.
Kā tas ietekmē jūsu R-410A sistēmu projektēšanu?
Tā kā R-410A neietilpst IEC standarta darbības jomā attiecībā uz aukstumaģenta drošību, kā reglamentējošo standartu piemēro EN 378.
Aukstumaģenta R-410A koncentrācijai jābūt mazākai par 440 g/m³. Šīs robežas pārsniegšanas gadījumā objektā jāveic atbilstīgie drošības pasākumi saskaņā ar standartu EN 378.
Lielāka projektēšanas elastība, salīdzinot ar R-410A sistēmām
Izpildot stingrākas IEC prasības, R-32 sistēmas piedāvā ievērojami lielāku projektēšanas elastību, salīdzinot ar līdzvērtīgām R-410A sistēmām.

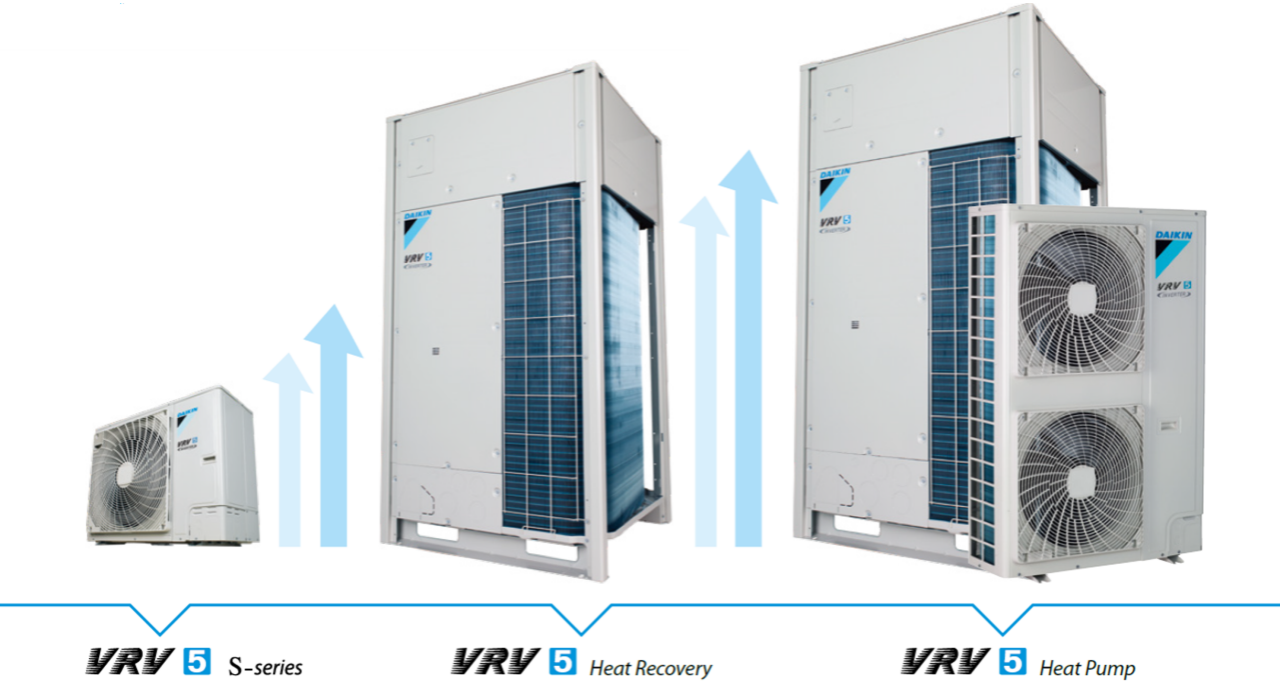

Projektu salīdzinājums: Aprēķina piemērs viesnīcai paredzētam risinājumam

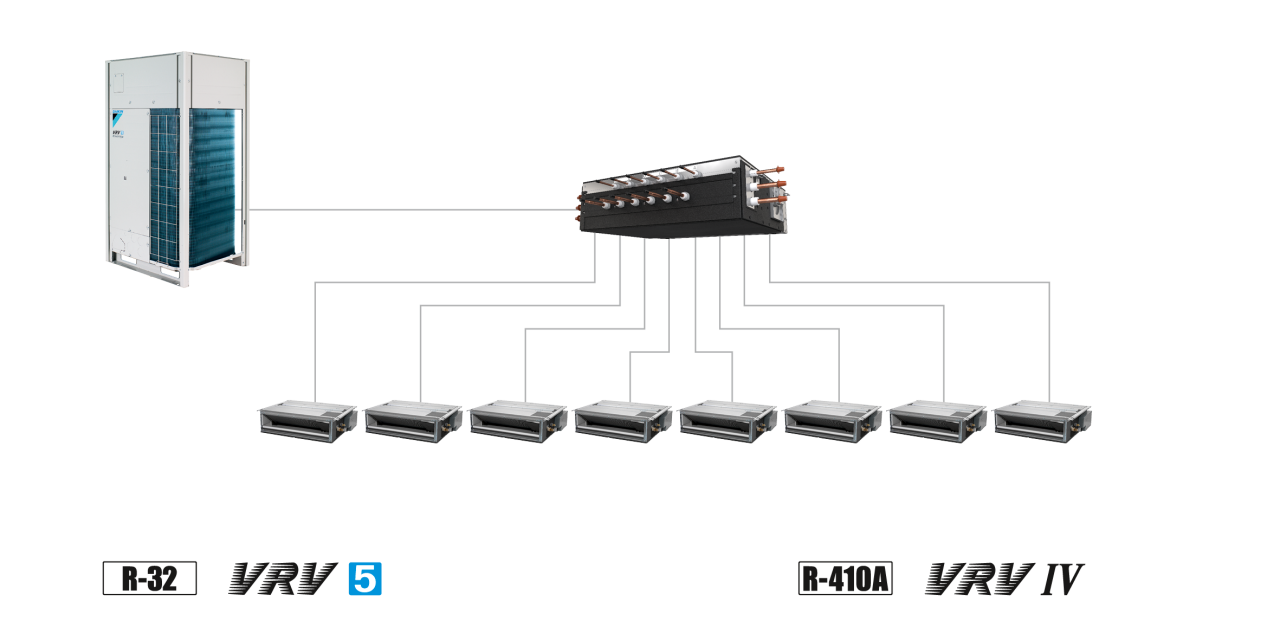

Tipiskai viesnīcas VRV sistēmai (8 iekštelpu ierīces, 1 BS kārba), VRV 5 sistēmai, kurai izmantoti Shîrudo tehnoloģijas iebūvētie drošības risinājumi, nepieciešamā minimālā telpas platība ir tikai 3,08 m², turpretī līdzīgai R-410A sistēmai būtu nepieciešami vismaz 12,7 m² !
Minimālā viesnīcas telpas platība: 3,08 m2
ievērojot IEC60335-2-40 un izmantojot Shîrudo Technology
Minimālā viesnīcas telpas platība: 12,7 m2
ievērojot EN378
Plašāka informācija atrodama mūsu ceļvedī
Bieži uzdotie jautājumi
Jā. Projektējot saskaņā ar standartu IEC 60335-2-40 (mēs nodrošinām atbilstību), jūs ievērojat arī standarta EN 378 prasības, tostarp maksimālās dzesēšanas šķidruma koncentrācijas uz vienu telpu pārbaudes.
Daikin Shīrudo tehnoloģija nodrošina, ka aukstumaģenta koncentrācija nepārsniedz 230 g/m³, kas ir 75 % no zemākās uzliesmošanas robežas, kas noteikta standartā IEC 60335-2-40.
Salīdzinājumam, sistēma, kas projektēta, stingri ievērojot standartā EN 378 noteiktās toksicitātes robežvērtības, sliktākajā noplūdes gadījumā varētu ļaut koncentrācijai sasniegt 300 g/m³, kas ir par aptuveni 30 % vairāk aukstumaģenta.
Kas attiecas uz aspektiem, kuri nav ietverti standartā IEC 60335-2-40, piemēram, āra bloku uzstādīšanu brīvā dabā, skatiet norādījumus standartā EN 378.
Jā. EN 378 ir vispārīgs standarts, un tā darbības jomā un 6. punktā tas tieši atsaucas uz piemērojamiem produktu standartiem, šajā gadījumā IEC 60335-2-40.
Tādējādi atbilstība standartam IEC 60335-2-40 nozīmē arī atbilstību standartam EN 378 attiecībā uz jomām, uz kurām attiecas šis produktu standarts.
Nē. Pietiek ar to, ka nodrošināta atbilstība standartam IEC 60335-2-40 un attiecīgi arī standarta EN 378 1. un 2. daļai. Nav prasības piemērot EN 378-3, kas, cita starpā, ietver noteikumu par neatkarīgu barošanas avotu noplūžu noteikšanas sistēmai.
EN 378 tabulā C.1. ir noteiktas uzpildes daudzuma robežas, pamatojoties uz toksicitātes robežu, kas reizināta ar telpas tilpumu, vai kā noteikts C.3. punktā. Praksē piemērojamo uzpildes daudzuma robežu vienmēr nosaka, izmantojot stingrāko kritēriju. Tādējādi netiek pārsniegta toksicitātes robeža.
Tāpēc papildu drošības pasākumi, kas aprakstīti EN 378-3 C.3. punktā, nav vajadzīgi.
Šī pieeja atbilst iedibinātajai praksei A klases aukstumaģentiem, piemēram, R-410A, saskaņā ar kuru nav vajadzīgi papildu drošības pasākumi, ja netiek pārsniegtas toksicitātes robežvērtības.
Daikin unikālā Shîrudo tehnoloģija izpilda visas attiecīgās IEC prasības, nodrošinot atbilstīgu sistēmas konstrukciju un sirdsmieru no paša sākuma.
Nav nepieciešama sarežģīta drošības pasākumu aprēķināšana
Nav jāveic papildu uzstādīšanas un ekspluatācijas uzsākšanas darbi
Nekādu papildu sensoru vai sastāvdaļu, kas var ietekmēt vizuālo izskatu
Nekādu papildu darbu vai pārprojektēšanas izkārtojuma izmaiņu gadījumā
Nekādu periodiski veicamu drošības pārbaužu
Kā darbojas Shîrudo tehnoloģija?
- Integrēti sensori aukstumaģenta noplūdes noteikšanai
- Integrēta trauksme
- Slēgvārsti

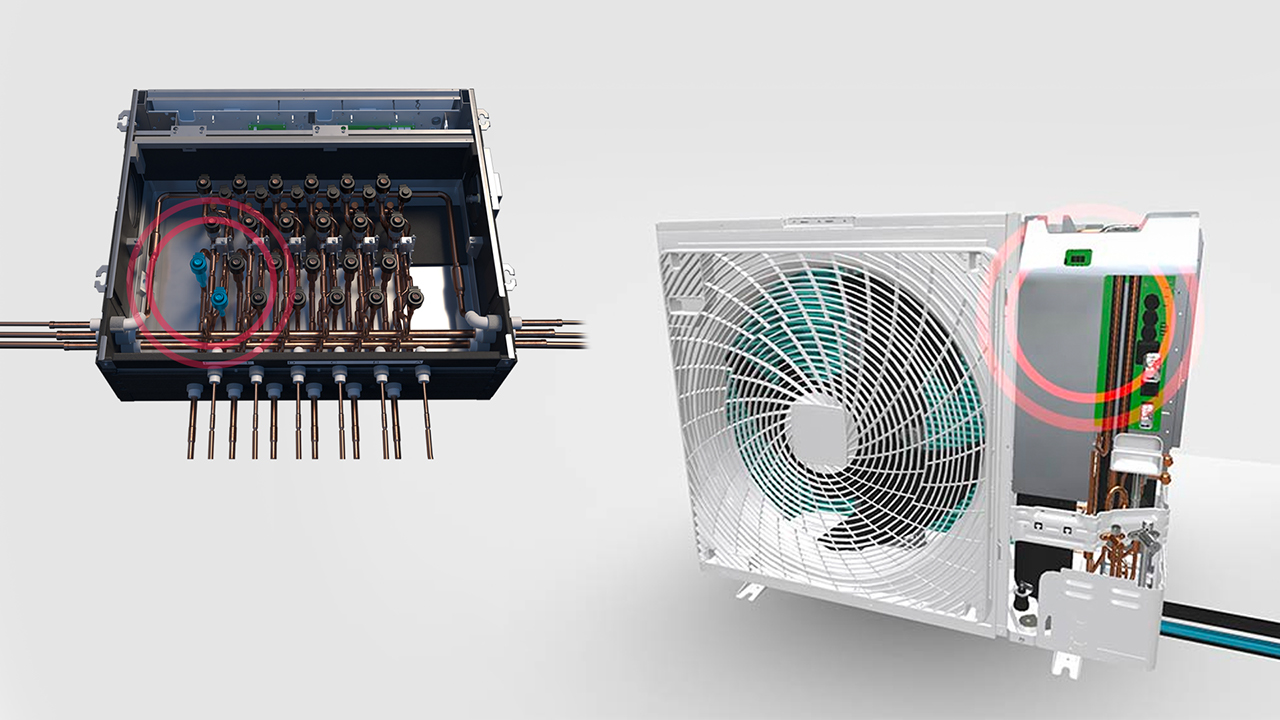

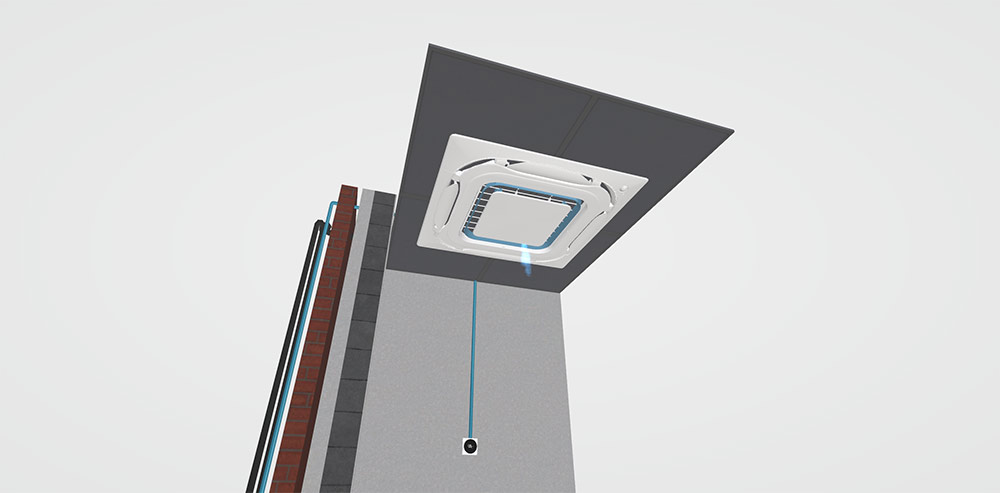

Integrēti sensori aukstumaģenta noplūdes noteikšanai
- Integrēti katrā iekštelpu ierīcē
- Automātiskā pārraudzība konstatē pat visniecīgāko aukstumaģenta noplūdi
- Automātiski aktivizē atbildes pasākumus: avārijsignalizāciju un slēgvārstus

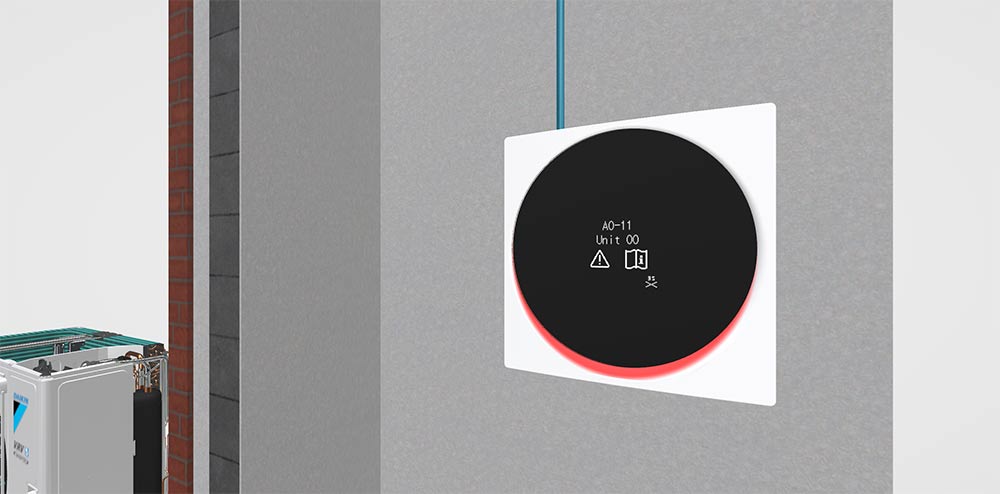

Integrēta trauksme
- Lokāla vizuālā un akustiskā avārijsignalizācija, kas integrēta ar vadu pievienojamajā Madoka tālvadības pultī
- Papildu pārraudzības avārijsignalizāciju var integrēt, izmantojot:
- Lauka iestatījums Madoka vadības ierīcē
- Ieejas signāls, kas aktivizē 3 puses avārijsignalizāciju
Lai nodrošinātu atbilstību standartam IEC60335-2-40, pat vismazākajām telpām tiek nodrošināti slēgvārsti.
Atkarībā no sistēmas tie tiek integrēti āra ierīcē vai (BS)SV kārbā. Noplūdes gadījumā aukstumaģents vai nu tiek iesūknēts atpakaļ āra ierīcē, vai arī tiek noslēgti konkrēti atzari, lai aizturētu noplūdi un mazinātu aukstumaģenta noplūdes apjomu.
