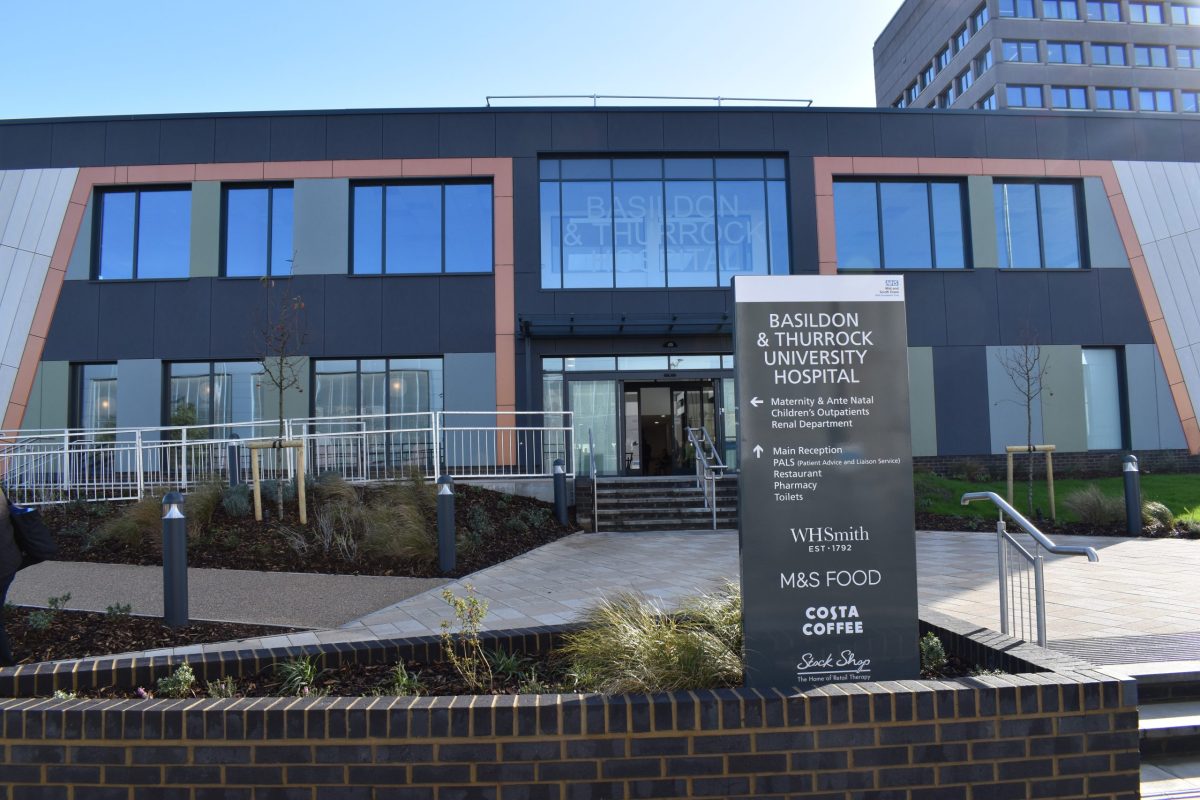

Bazildonas slimnīca

Klimata pārmaiņas un jaunās valdības vadlīnijas motivēja veikt lielu „operāciju“ galvenās slimnīcas nodaļas ventilācijas un dzesēšanas sistēmai, kas norisinājās īsā četru dienu laikposmā un ietvēra divu Daikin EWAH ~ TZ ar gaisu dzesējamu mainīgas frekvences piedziņas (VFD) skrūves kompresora čilleru uzstādīšanu uz jumta, izmantojot HFO aukstumaģentu.

Projekta veiksmīgas pabeigšanas rezultātā Eseksas kardiotorakālais centrs (CTC) Bazildonas universitātes slimnīcā, kas ir daļa no MID un South Essex NHS Foundation Trust, tika nodrošināts pret tuvākās nākotnes klimata pārmaiņām.

Četrstāvu ēkā atrodas novada vadošā iestāde sirds un plaušu operācijām; tajā ir četras operāciju zāles, četras katetru laboratorijas, MRI un DT skenēšanas iekārtas, kā arī divas 24 gultu palātas atveseļošanās un stacionārajām vajadzībām.

CTC no galvenā slimnīcas kompleksa atdala šaurs servisa ceļš, taču tas ir savienots ar noslēgtu tiltu operāciju zāles līmenī. Uz CTC jumta atrodas divas gaisa apstrādes ierīces (AHU) un divi čilleri, kas praktiski kalpo kā piektais stāvs, atrodoties tuvu ceļam un vienā līmenī ar tiltu.

Ians Ouklijs, Mid and South Essex NHS Foundation Trust projektu menedžeris, apgalvo, ka, neskatoties uz to, ka CTC ventilācijas un dzesēšanas sistēmas bija modernas 2009. gadā, kad tās tika pirmoreiz ieslēgtas, kopš tā laika ir samazinājusies to spēja nodrošināt apmierinošu temperatūru un kontrolēt mitrumu.

„AHU bija gaisa ieslēgšanas un izslēgšanas uzstādījumi, kas tolaik atbilda slimnīcas tehniskā memoranda (HTM) standartiem. Tomēr mēs zinām, ka globālās sasilšanas dēļ mēs bieži piedzīvojam apkārtējās vides temperatūras, kas pārsniedz 31 ^oC. Bija daudzas dienas, kad dzesēšanas jauda vienkārši nebija pieejama, lai apmierinātu zāļu un katetru laboratoriju prasības.

„Mēs arī nevarējām samazināt gaisa mitrumu operāciju zālēs, kas ietekmēja iekārtas, kā rezultātā reizēm nācās slēgt zāles un katetru laboratorijas dienās, kad mitrums bija pārāk liels, jo operāciju laikā nevarējām riskēt bojāt ierīces.

„Vajadzēja uzlabot dzesēšanas jaudu un vienlaikus nomainīt AHU, jo sākotnējās ierīces tā arī nesasniedza nepieciešamos gaisa plūsmas ātrumus.”

Inženieriem no Ellis Building Services tika dota četru dienu nedēļas nogale, lai atbrīvotos no vecā aprīkojuma, pēc tam pasūtītu un uzstādītu jaunās ierīces, strādājot darba vidē. Rīkotājdirektors Džeimss Eliss stāsta, ka Deivida Edvardsa un Iana Kribsa komanda uz vietas strādājusi ar lielisku attieksmi, lai šo projektu nogādātu NHS vajadzībām.

Ians Ouklijs stāsta: „CTC nevarēja atvēlēt vairāk laika. Zāles tika slēgtas vēlu trešdienas vakarā. Darbi bija jāpabeidz laikus, jo bija saraksts ar operācijām, kuru sākums bija paredzēts pirmdien plkst. 8.00.”

Būtisks bija arī ātrums, jo, kamēr atradās tuvumā bija uzstādīts ceļamkrāns, uz servisa ceļa nevarēja notikt satiksme.

Vispirms ar ceļamkrānu tika noņemti vecie čilleri, un tehniskajai telpai tika noņemts jums, lai varētu nomainīt vecās AHU. Kad jaunās AHU bija novietotas tehniskajā telpā un atkal tika uzstādīts jumts, abi jaunie Daikin VFD kontrolētie dzesētāji tika pacelti nepieciešamajās pozīcijās.

CTC tika atvērts atbilstoši plānam pirmdienas rītā.

Daikin TZ čilleru klāsts ir rūpīgas projektēšanas rezultāts, kura mērķis ir optimizēt čillera darbību un veiktspēju komfortam un tehnoloģiskajiem procesiem visos klimatiskajos apstākļos. Mērķis ir samazināt ekspluatācijas izmaksas un uzlabot iekārtu rentabilitāti, efektivitāti un ekonomisko pārvaldību.

Dzesētājiem ir augstas efektivitātes vienskrūves kompresora konstrukcija, ko darbina VFD, liels kondensatora spoles virsmas laukums maksimālai siltuma pārnesei un zemam izlādes spiedienam, augstas veiktspējas kondensatora ventilatori un tiešās izplešanās „korpusa un cauruļu” iztvaicētājs ar zemiem dzesēšanas šķidruma spiediena kritumiem.

Šo faktoru kombinācijas nodrošina labāko efektivitāti pilnas un nepilnas slodzes apstākļos.

Pushermētisko vienskrūves tipa kompresoru ar kompresora korpusā iebūvētu VFD projektēja un ražo Daikin. Tas ir gadiem ilgas pieredzes un nepārtrauktu ieguldījumu pētniecībā un attīstībā rezultāts, kas optimizēts darbam ar R1234ze(E) aukstumaģentu, kura globālās sasilšanas potenciāls ir 7.

Paša kompresora ģeometrija ir pilnībā pārveidota, lai sasniegtu augstāko efektivitāti pie pilnas slodzes un nodrošinātu lielāko nepilnas slodzes efektivitāti, pateicoties VFD, kas ļauj nepārtraukti modulēt kompresora rotācijas ātrumu. VFD elektroniku dzesē aukstumaģents no čilleru ķēdes, piedāvājot nobīdes jaudas koeficientu ≥ 0,95.

Čilleri tika papildināti ar dažādām papildopcijām:

· Mikrokanālu spoles ar epoksīda polimēra pārklājumu

· Dubultie spiediena mazināšanas vārsti

· Invertoru kontrolēti ventilatori

· Enerģijas skaitītāji
