Speciāli risinājumi datu centriem
Globāla līmeņa koordinācija ar vietēja līmeņa iesaistīšanos. Daikin globālais tīkls nodrošina atbalstu vietējā līmenī.
Čilleru risinājums – tikai dzesēšana
- Dzesēšanas jaudas diapazons: 150 – 1950 kW
- Labākie efektivitātes rādītāji
- Daikin skrūves invertora kompresors
- Jauna Daikin ventilatora konstrukcija
- 4 efektivitātes versijas
- 3 skaļuma konfigurācijas

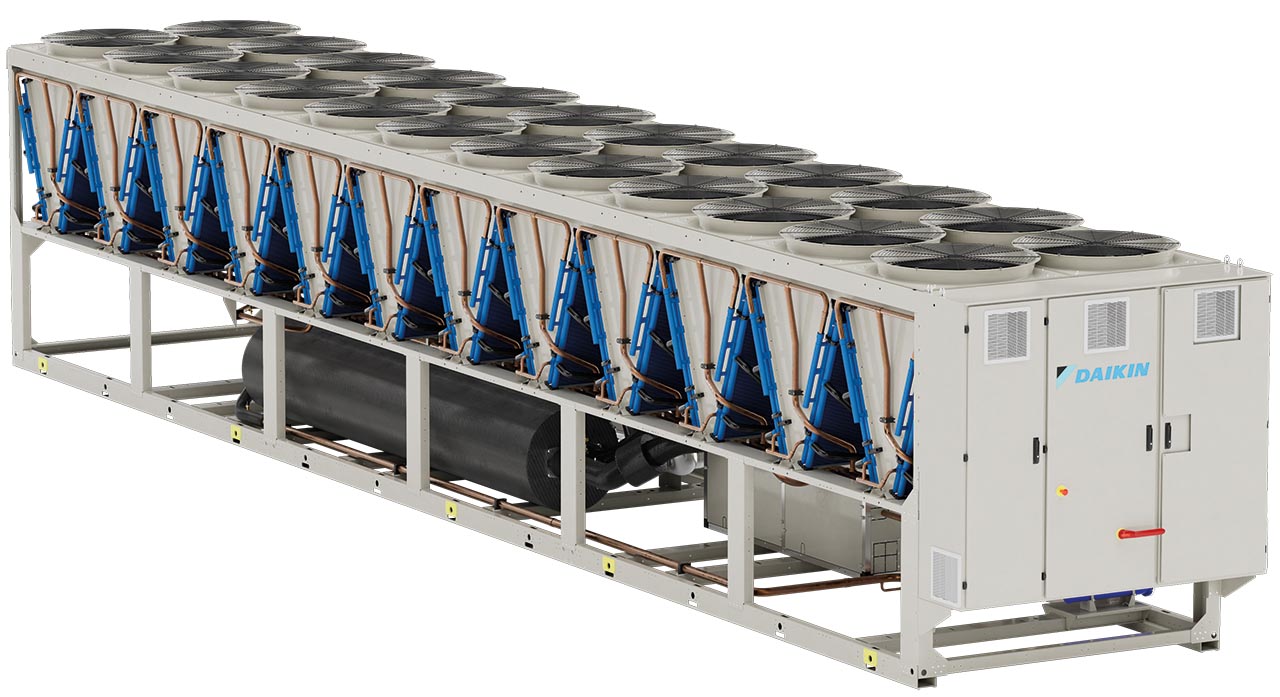

Čilleru risinājums – dabīgā dzesēšana
- Dzesēšanas jaudas diapazons: 150 – 1950 kW
- Labākie efektivitātes rādītāji
- Daikin skrūves invertora kompresors
- Jauna Daikin ventilatora konstrukcija
- 4 efektivitātes versijas
- 3 skaļuma konfigurācijas

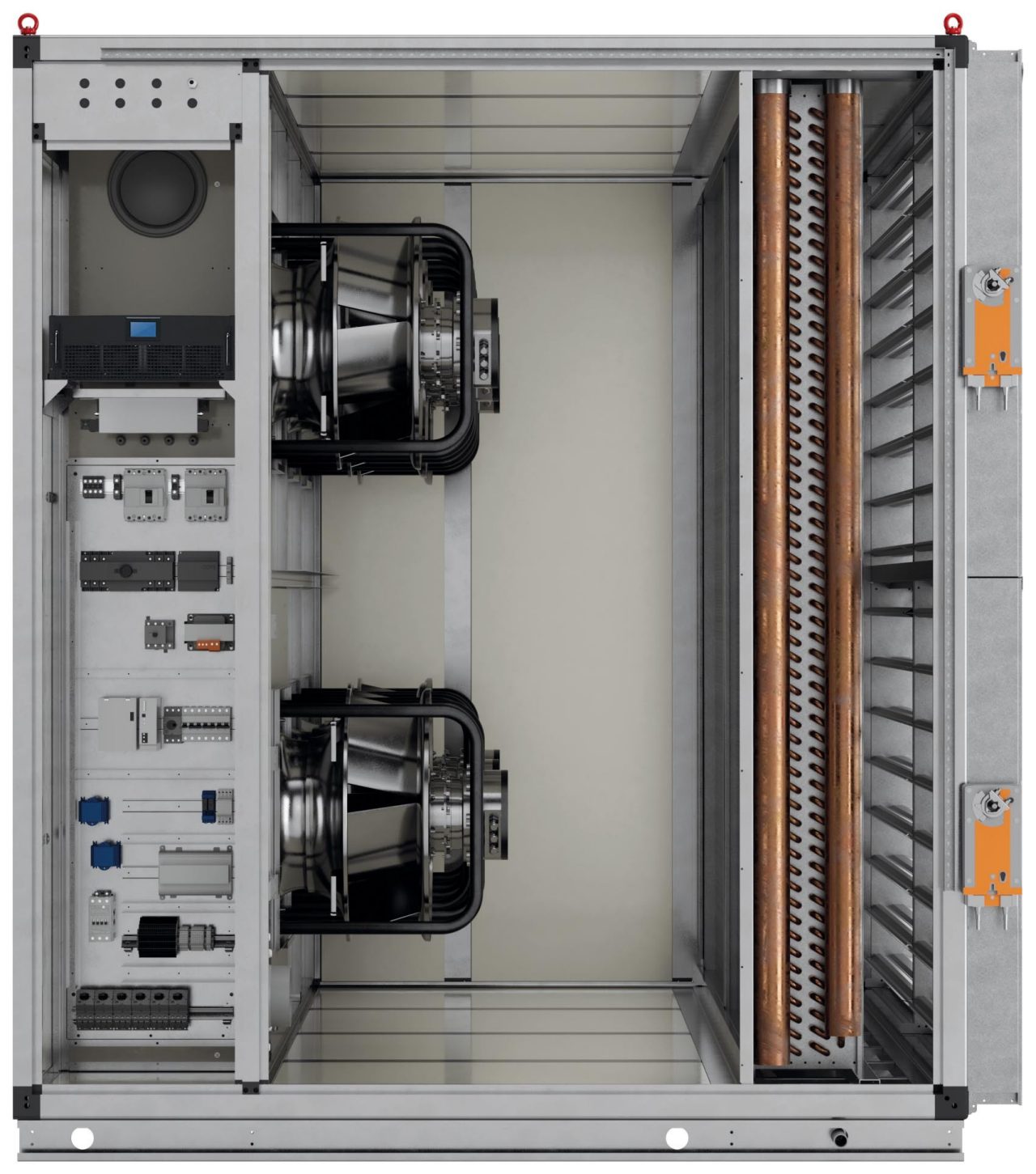

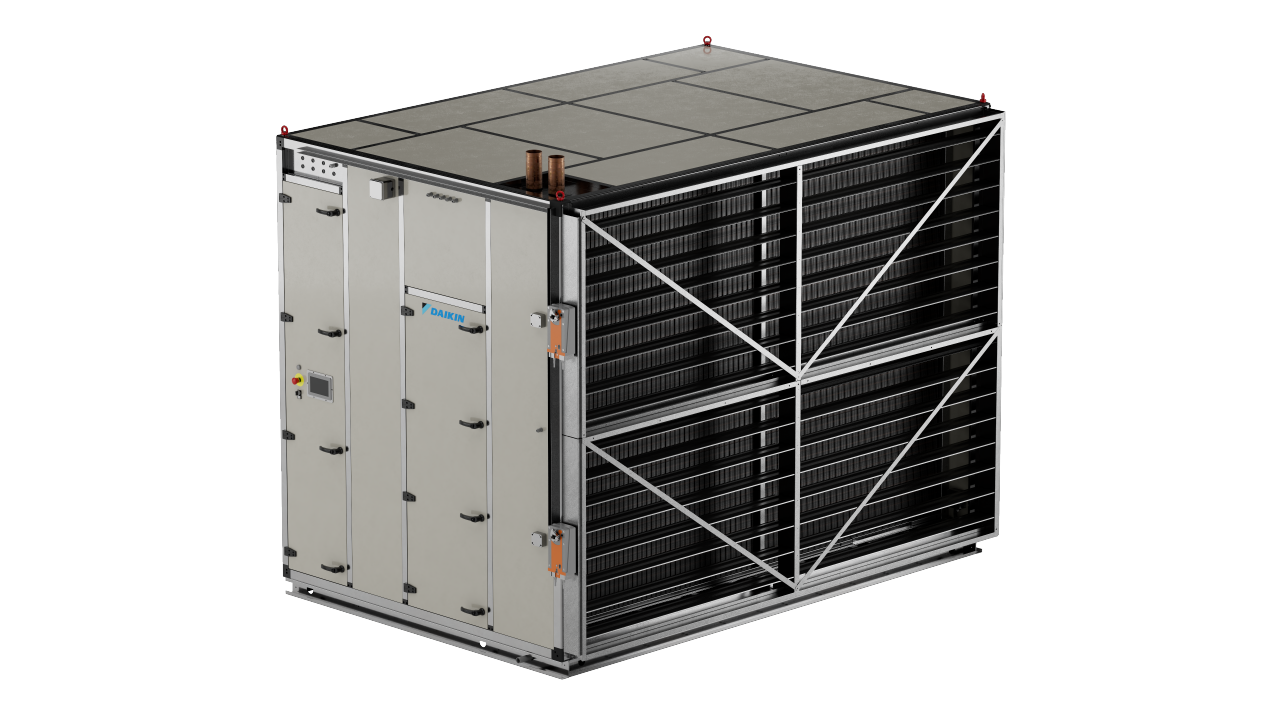

Pro-W CRAH ierīce
- Modeļa dzesēšanas jauda – no 200 kW līdz 700 kW
- Augstā efektivitāte veicina zemu sistēmas jaudas lietojumu
- Iebūvēta Daikin elektriskās komutācijas ventilatoru tehnoloģija
- Ražotnē veikta ražošanas līnijas beigu testēšana pirms nosūtīšanas
- Augsta ražošanas spēja EMEA valstīs un citviet pasaulē ar maināmu jaudu
- Mazs pēdas nospiedums

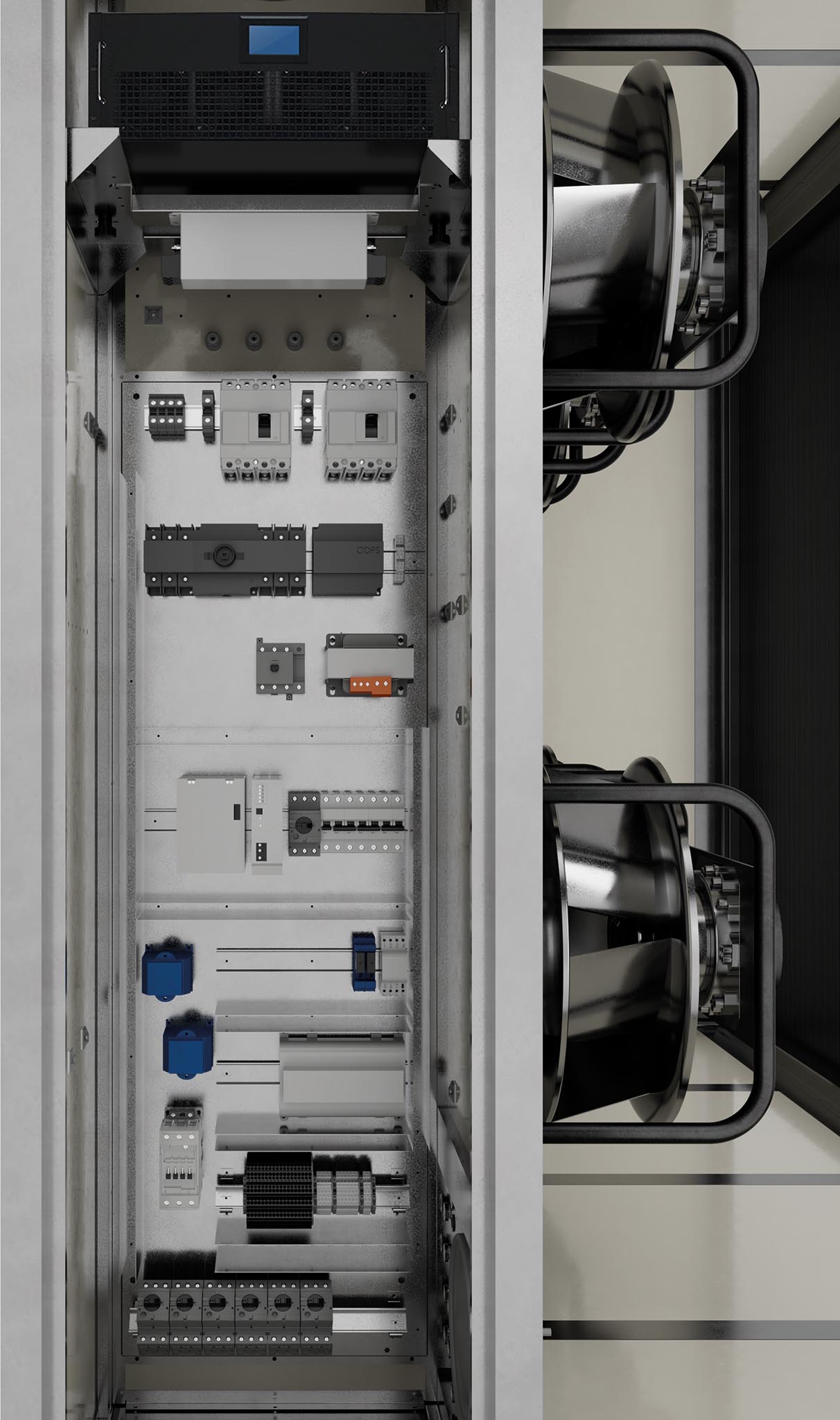

- Integrēti viedie vadības elementi un zemas frekvences filtri
Dabīgās dzesēšanas čilleri
Kompakti dabīgās dzesēšanas čilleri ar jaudu līdz 2150 kW
Čilleru klāsts ietver iekārtas ar skrūves kompresoru, kas aprīkots ar mūsu pašu izstrādāto un ražoto frekvenčregulējamo piedziņu (VFD) labākam ekspluatācijas drošumam un efektivitātei. Pateicoties VFD, tiek panākta precīza dzesēšanas slodzes modulācija ar jaudu līdz 2150 kW un spirāles tipa kompresora čilleriem ar jaudu līdz 1344 kW.
Par spīti lielajai dzesēšanas jaudai Daikin izstrādājumi ir kompakti, kas ļauj tos uzstādīt ierobežotās vietās. Īpaši tas attiecas uz dabīgās dzesēšanas iekārtām ar konfigurāciju, kas nepārsniedz iekārtas pēdas nospiedumu.
Daikin piedāvā dažādus dabīgās dzesēšanas veidus, tostarp sistēmas bez glikola. Speciālā datu centriem paredzētā konfigurācija ietver aktīvo harmoniku filtru, kas integrēts iekārtas elektriskajā panelī, lai saglabātu kompaktumu.
- Dabīgā dzesēšana zemākām ekspluatācijas izmaksām
- Kompakts pēdas nospiedums apvienojumā ar lielu dzesēšanas jaudu
- Dabīgās dzesēšanas iespējas, neizmantojot glikolu
- VFD skrūves kompresors uzlabotam drošumam un efektivitātei
- Maks. izejošā ūdens temperatūra: +30 °C
- Min. apkārtējās vides temperatūra: -30 °C
- Maks. apkārtējās vides temperatūra: +55 °C
Mūsu čilleru sirds
Daikin piedāvā tehnoloģiju, kas ir ļoti uzticama un ilgmūžīga pat ļoti skarbos apstākļos. Runa ir par Daikin izstrādāto un ražoto VFD skrūves kompresoru, kas uzstādīts, lai uzlabotu drošumu un efektivitāti. No citiem skrūves kompresoriem tas atšķiras ar to, ka nodrošina labāku energoefektivitāti, pateicoties optimizētai skrūves uzbūvei un speciāli integrētajai frekvenčregulējamajai piedziņai (VFD).
Šī integrācija ļauj kompresoram ideāli pielāgoties datu centra dažādajām slodzes prasībām, izmantojot kompresora jaudas regulēšanu, kā rezultātā tiek iegūta izcila efektivitāte nepilnas slodzes apstākļos un tādējādi arī zems enerģijas lietojuma efektivitātes koeficients un mazas ekspluatācijas izmaksas. Turklāt VFD un integrētais zemu harmoniku filtrs tiek dzesēti ar aukstumaģentu, tādējādi vēl vairāk uzlabojot drošumu, it īpaši objektos, kur valda ekstremāli apkārtējie apstākļi un tradicionālā gaisdzesētā VFD piedziņa nebūtu labākā izvēle.

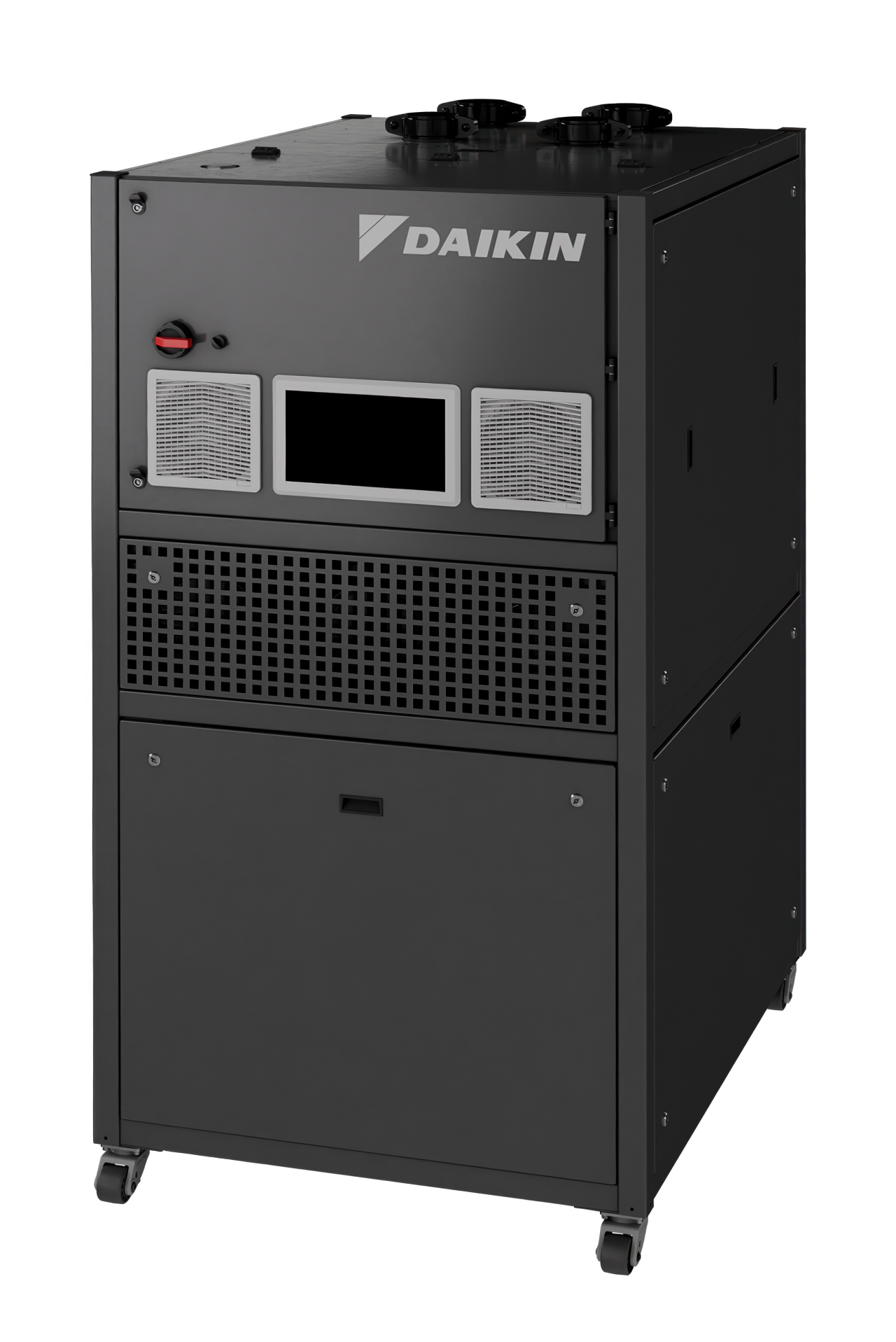

Dzesēšanas sadales iekārta (CDU)
Precīzā dzesēšana jūsu datu centra sirdī
Iepazīstieties ar Daikin sadales iekārtu, kas ir izstrādāta augsta blīvuma un MI datu centru vidēm — tā sadala un nogādā aukstumaģentu ar precīzi vajadzīgo temperatūru un spiedienu tieši uz procesoru. Tā pieejama trīs izmēros no 400 kW līdz 2000 kW un spēj nodrošināt jaudu, kas pārsniedz 10 MW, ja vairākas iekārtas sagrupē uz vienas slieces.
Galvenās iezīmes
- Tiešā mikroprocesora šķidrumdzese — noņem siltumu avotā daudz efektīvāk nekā gaisdzese, padarot to ideāli piemērotu augsta blīvuma MI un HPC slodzēm.
- Trīs jaudu izmēri — pieejama ar 400 kW, 1000 kW un 2000 kW jaudu, ar iespēju paplašināt līdz 10+ MW, sagrupējot vairākas iekārtas uz vienas pielāgojamas slieces.
- Konstrukcija, kas garantē maksimālu darbspējas laiku, — sūkņa rezerves kontūrs, komponenti, ko var nomainīt, neizslēdzot sistēmu, un integrēta automātiskā rezerves ieslēgšanas ierīce nodrošina nepārtrauktu darbību.
- Zems temperatūras kritums starp ieejošo un izejošo plūsmu — ATD tikai 2K nozīmē, ka serveriem piegādātā aukstumaģenta temperatūra ir ļoti līdzīga ēkas ūdens temperatūrai, kas maksimāli palielina efektivitāti.
- Uzlabota aukstumaģenta kvalitātes kontrole — filtrēšana ar nerūsošā tērauda filtriem līdz pat 25 µm TCS aizsargā jutīgos serveru komponentus no piesārņojuma.
- Pielāgojama uzstādīšana — pietiekami kompakta, lai ietilptu rindā, ejas galā vai tehniskajā koridorā, pielāgojoties praktiski jebkādam datu centra telpu plānojumam bez būtiskām infrastruktūras izmaiņām.

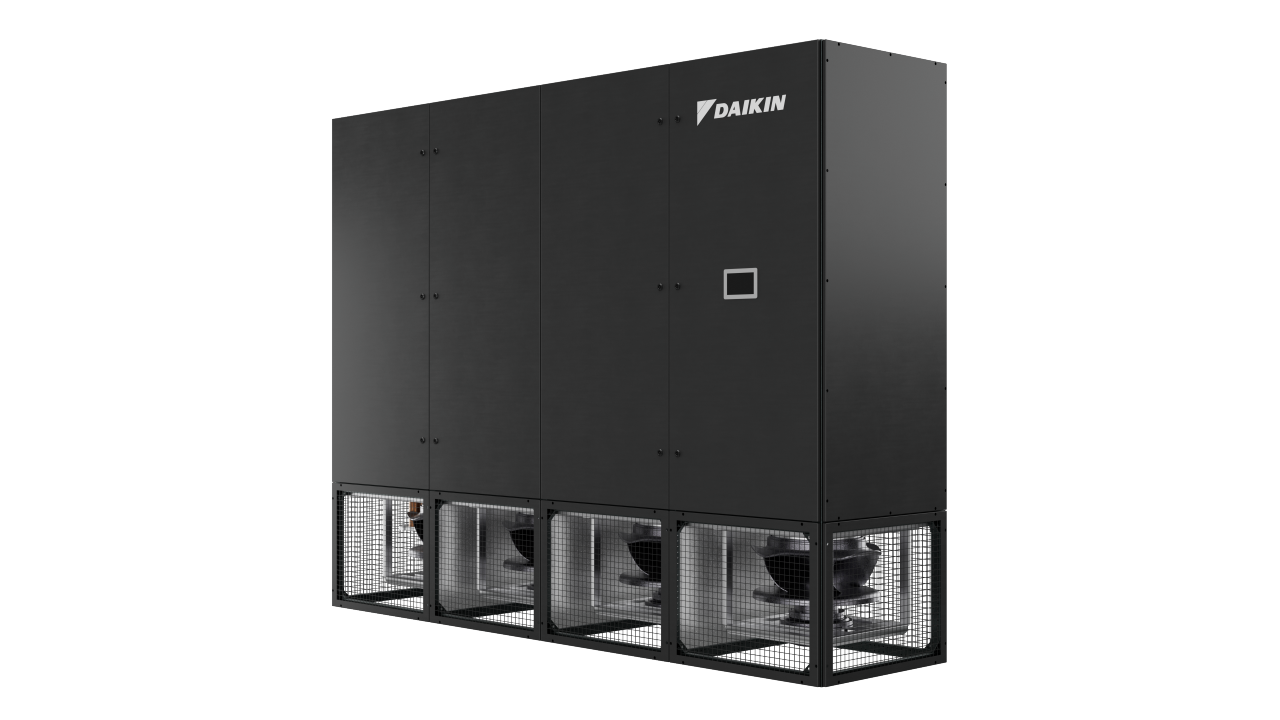

Pro-C CRAH
Pro-C iekārta: Augstākās kvalitātes temperatūras pārvaldības risinājums ar trešās puses sertificētu veiktspēju
Pro-C iekārtas galvenā iezīme ir darbības efektivitāte, ko padara iespējamu vairāku progresīvu inženiertehnisko risinājumu kombinācija. Tie ietver optimizētus atdzesēta ūdens siltummaiņus, nākamās paaudzes EC ventilatorus, no spiediena neatkarīgus regulētājvārstus un aktīvos harmoniku filtrus, kas visi ir paredzēti, lai maksimāli uzlabotu sistēmas veiktspēju un uzticamību.
Pateicoties plašajam dzesēšanas jaudas diapazonam — no 30 kW līdz 250 kW — un pielāgojamajai modulārajai arhitektūrai, Pro-C iekārta spēj apmierināt visdažādāko projektu prasības. Tās pielāgojamā konstrukcija ļauj to apvienot ar dažādiem saderīgiem piederumiem, padarot to piemērotu dažādām uzstādīšanas vajadzībām un augošajām sistēmu prasībām.
Turklāt izsmalcinātās kontroles stratēģijas, inteliģentā automatizācija un automātiskās rezerves ieslēgšanas ierīces nodrošina maksimālu ekspluatācijas drošumu un efektivitāti. Šīs tehnoloģijas palīdz uzturēt nepārtrauktu veiktspēju, vienlaikus aizsargājot sistēmu pret iespējamiem elektrības padeves pārtraukumiem.
Pro-C raksturojums
1. Pielāgojamība: Modulārā konstrukcija ir piemērota visu datu centru vajadzībām ar konfigurācijām cietā seguma grīdām un paceltajām grīdām. Tā optimizē energoefektivitāti, atgūstot siltumu no izvadītā gaisa.
2. Optimizēts siltummainis: Efektīva darbība nepilnas slodzes apstākļos ir koncentrēta uz sajūtamā siltuma apmaiņu, novēršot kondensāta veidošanos un pielāgojoties dabīgās dzesēšanas čilleriem, lai panāktu augstāku efektivitāti.
3. EC ventilators ar aktīvo jaudas koeficienta korekciju: Bezsuku līdzstrāvas motori dinamiski pielāgojas dzesēšanas slodzei, samazinot enerģijas patēriņu un uzlabojot efektivitāti ar aktīvo jaudas koeficienta korekciju.

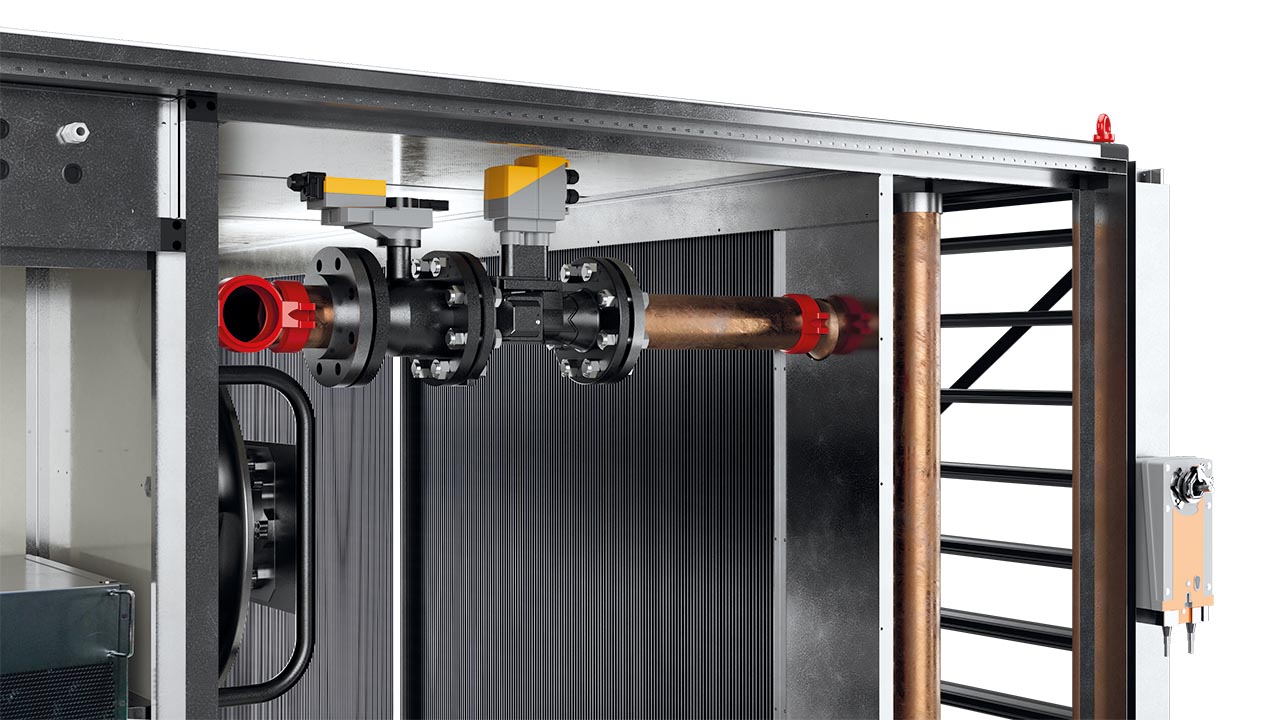

4. No spiediena neatkarīgi regulētājvārsti: Nodrošina stabilu ūdens plūsmu un labāku temperatūras regulēšanu, samazinot ekspluatācijas izmaksas un uzlabojot sistēmas efektivitāti.
5. Progresīvas kontroles stratēģijas Daikin kontroles sistēmas optimizē veiktspēju, nodrošina rezerves jaudu un pielāgojas mainīgajām tendencēm, garantējot uzticamu darbību.
6. Aparatūras aizsardzība: Automātiskās rezerves ieslēgšanas ierīces un superkondensatori nodrošina darbības nepārtrauktību elektroenerģijas padeves pārtraukumu laikā ar ātru ventilatoru aktivizēšanu.
Pro W Slim
Iepazīstieties ar Pro-W Slim. Mūsu speciālās datortelpu gaisa apstrādes iekārtas (CRAH) datu centriem ir paredzētas liela mēroga un hipermēroga prasībām un komplektācijā ar atdzesēta ūdens serpentīncauruli un progresīviem vadības elementiem nodrošina reāllaika pieprasījumu un dzesēšanas jaudu līdz pat 500 kW.
Maksimāla dzesēšana minimālā telpā — neapdraudot efektivitāti.
Datu centrā no svara ir katrs kvadrātmetrs. Tradicionālās gaisdzeses iekārtas ir efektīvas, bet lielas, — tās aizņem vietu telpā, ko citādi varētu izmantot peļņu nesošiem IT statīviem. Pro-W Slim tika izstrādāta, lai to mainītu. Ar tikai 670 mm platumu tai ir mazākais pēdas nospiedums no visām līdzīgām iekārtām, kas pašreiz pieejamas tirgū, tajā pašā laikā joprojām nodrošinot līdz pat 152 kW dzesēšanas jaudu.
Tā darbojas, iesūcot silto gaisu no karstās ejas, izlaižot to caur ūdensdzeses serpentīncauruli un atgriežot atdzesētu gaisu aukstajā ejā — pārbaudīta gaisdzeses pieeja, taču īstenota ar ventilatoru sienas arhitektūru, kas ļauj sasniegt izcilu energoefektivitāti (EER līdz 26). Iekārta tiek piegādāta iepriekš pārbaudīta un ir gatava lietošanai uzreiz pēc izsaiņošanas, ar dalītu konstrukciju, kas atvieglo pārvietošanu caur šaurām ēkas ieejām. Uzstādīšana ir ātra, un iebūvētais rezerves kontūrs nozīmē, ka iekārta var turpināt darboties, pat ja kādam komponentam nepieciešama apkope.
Dzesēšanas diapazons
100–152 kW
Izmēri 10 un 15
Maks. EER
26
Izmērs 15
Platums
670 mm
Abi izmēri
Maks. gaisa caurplūdums
39 200 m³/h
Izmērs 15
Galvenās iezīmes
- Mazākais pēdas nospiedums no visām līdzīgām iekārtām, kas pieejamas tirgū
- Dalīta konstrukcija — vieglāka pārvietošana caur šaurām ieejām
- Pašu izstrādāta kontroles sistēma precīzai temperatūras regulēšanai
- Saderīga ar gaisdzesētām un hibrīddzesētām vidēm
Ieejošais ūdens: 20 °C · Izejošais ūdens: 28 °C · Ieplūstošais gaiss: 36 °C · Uzstādīšana uz cietas virsmas
- Plug & Play — pārbaudīta pirms izsūtīšanas no rūpnīcas
- Iebūvēts rezerves kontūrs nepārtrauktai darbībai
- Samazina ēkas būvniecības izmaksas
- Zemas ekspluatācijas izmaksas visa dzīves cikla garumā

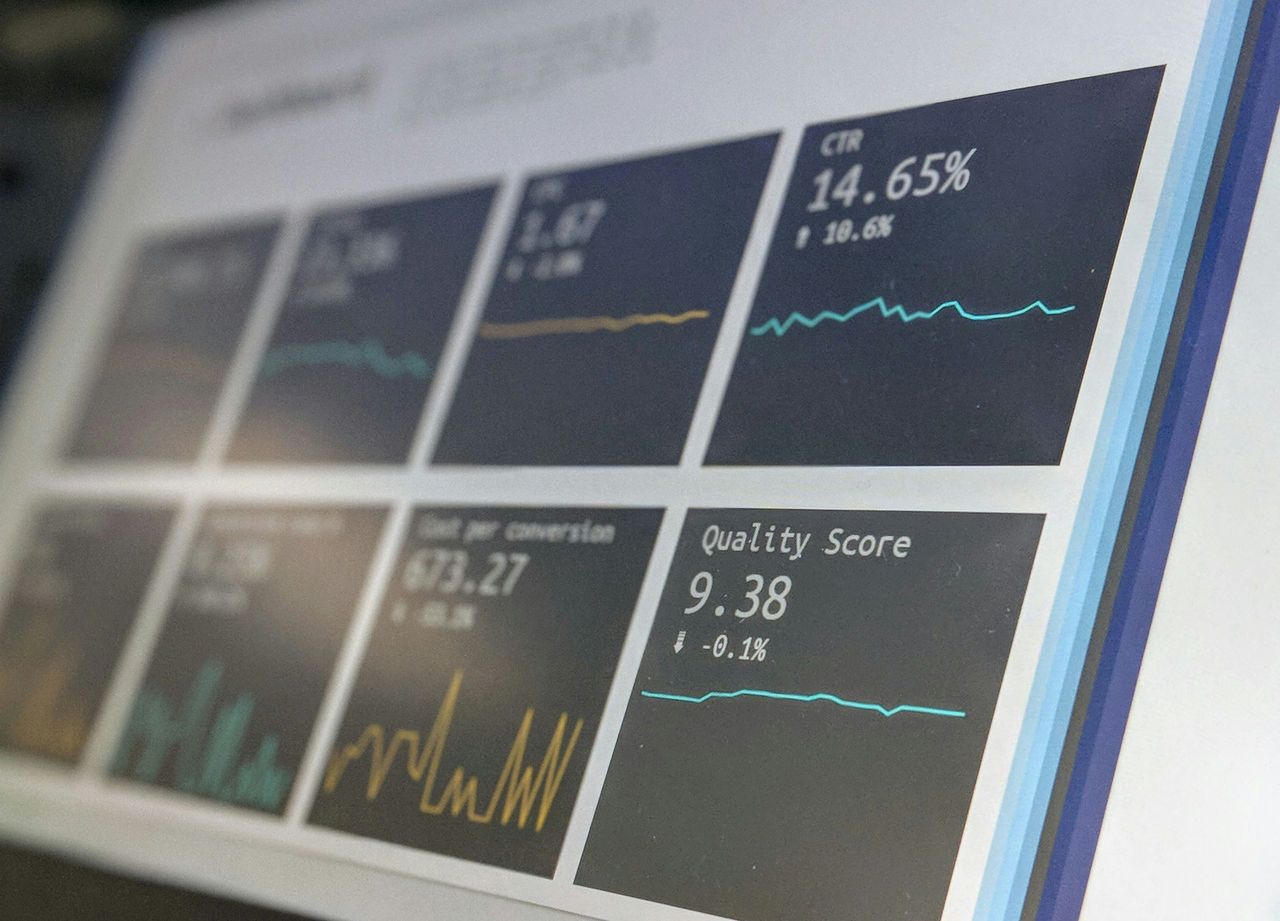

Pārvaldības sistēma Intelligent Data Centre Manager
Daikin integrētā iDCM sistēma pārdefinē datu centru pārvaldību, jo tai nepieciešams par 40 % mazāk sensoru nekā tradicionālajām ārējām vadības sistēmām un visi iekārtu dati tiek iegūti tieši no integrētajiem sensoriem un kontrolleriem.
iDCM spēj pārvaldīt līdz pat 20 čilleriem, ieskaitot sūkņus un dabīgās dzesēšanas režīmu, un piedāvā centralizētu vadību, kas piemērota liela mēroga objektiem. Tā pieejama piecās konfigurācijās, kas nodrošina elastīgu kalibrēšanu, ļaujot pielāgot sistēmu dažādām uzstādīšanas vajadzībām.
Izmantojot mašīnmācīšanās algoritmus, sistēma nepārtraukti optimizē darbību un maksimāli ietaupa enerģiju. Tas padara to pilnībā saderīgu ar TIER III datu centriem un pielāgojamu, lai atbilstu TIER IV prasībām.
Sistēmas Intelligent Data Center Manager galvenās iezīme
1. Visaptverošs risinājums: vada līdz pat 20 iekārtām, nodrošinot uzticamību ar progresīviem mašīnmācīšanās algoritmiem optimālai čilleru darbībai un enerģijas ekonomijai.
2. Saderība ar objekta projektējumu: integrē dažādas ierīces un piedāvā visaptverošu klientu atbalstu, nodrošinot pielāgojamību un individuālus risinājumus dažādiem projektējumiem.
3. Pilnīga sistēmas integrācija: Daikin izstrādātā un ražotā vadības sistēma maksimāli palielina efektivitāti, integrējot iekārtu loģiku un uzlabojot drošumu un stabilu temperatūras regulēšanu.
4. Viedā sekvencēšana: izmanto mašīnmācīšanos, lai optimizētu iekārtu kombinācijas, nodrošinot zemāko enerģijas patēriņu un pielāgojoties slodzes izmaiņām.
5. MI optimizēta darbība: pārrauga iekārtu parametrus, lai dotu prioritāti efektīvajām iekārtām, tādējādi samazinot dīkstāves un paildzinot aprīkojuma kalpošanas mūžu.
6. Optimizēti darbības režīmi: nodrošina augstu efektivitāti gan standarta, gan dabīgās dzesēšanas režīmos, dinamiski pielāgojoties reāllaika apstākļiem.
7. Izmaksu ziņā efektīva kontrole: samazina uzstādīšanas un uzturēšanas izmaksas, pateicoties integrētai veiktspējas pārraudzībai un mazākam sensoru skaitam, kas palielina kopējo vērtību.
8. Mērogojams risinājums: Atkarībā no iekārtu skaita (no 4 līdz 20) ir pieejami 5 dažādi iDCM izmēri, lai nodrošinātu rentablu un pielāgojamu vadības sistēmu jebkuram datu centram
Augstākās klases pēcpārdošanas apkalpošana
Lai kur atrastos jūsu datu centrs, tur esam arī mēs. Pateicoties globālajam servisa un partneru tīklam ar vairāk nekā 13 000 darbiniekiem Eiropā, mums pietiek resursu, lai apmierinātu visas jūsu vajadzības.
Daikin on Site – mūsu mākoņplatformas pakalpojumi maksimālai sistēmas stabilitātei un veiktspējai
Daikin on Site ir mākonī izvietota attālās pārraudzības un kontroles sistēma, kas nodrošina 24/7 reāllaika datus, pārraugot dzesēšanas iekārtu darbību un to pienācīgu funkcionalitāti. Tā nodrošina arī periodiskus pārskatus padziļinātai iekārtu analīzei, enerģijas analīzei un inteliģentai apkopei. Šis pakalpojums, kas tiek pastāvīgi pilnveidots, ļauj objektu īpašniekiem uzturēt augstu sistēmas efektivitāti, veikt profilaktiskus pasākumus un izvairīties no papildu izdevumiem, kas saistīti ar avārijām un dīkstāvēm.
6 Daikin galvenie plusi
1. Preventīvās apkopes plāns: ilgtermiņa uzticamība, pateicoties detalizētam plānam, kas izstrādāts, pamatojoties uz Daikin 55 gadu pieredzi čilleru tehnoloģiju jomā un ietver visas nepieciešamās objektā veicamās darbības un komponentu pārbaudes.
2. Pagarinātā garantija: standarta viena gada garantiju ir iespējams pagarināt kopumā vēl par četriem gadiem, sniedzot klientiem lielāku drošības sajūtu un sirdsmieru.
3. Globālā servisa pieejamība: tirdzniecības birojiem vairāk nekā 170 valstīs Daikin nodrošina servisa pieejamību un kompetenci, kur un kad vien nepieciešams, pielāgojot to klientu protokoliem.
4. Rezerves daļu apgāde: savlaicīga un profesionāla apkopes un rezerves daļu apgāde ar iespēju pārvaldīt rezerves daļu krājumus tieši no klienta objekta nodrošina vienkāršotu tehnisko apkopi.
5. Visaptveroši apkopes pakalpojumi: preventīvā un koriģējošā apkope, modernizācijas risinājumi un uzlabojumi, lai paildzinātu aprīkojuma ekspluatācijas mūžu, uzlabotu veiktspēju un nodrošinātu pastāvīgu uzticamību.
6. Daikin on Site (DoS): mākonī izvietotais attālās pārraudzības pakalpojums piedāvā reāllaika novērtēšanu, ziņošanu un inteliģentu apkopi, lai proaktīvi novērstu kļūmes un samazinātu saistītās izmaksas.
Nomas risinājumi
Daikin noma piedāvā nomāt čillerus, siltumsūkņus un gaisa apstrādes iekārtas, lai apmierinātu jūsu pagaidu dzesēšanas vajadzības, vienlaikus samazinot jūsu kapitālizdevumus un optimizējot ekspluatācijas izdevumus. Daikin nomas komanda ir pieejama 24/7, lai palīdzētu jums rast risinājumu jebkādā situācijā.
Dzesēšanas slodzes svārstības
Ražotnes paplašināšana
Ražotnes paplašināšanas laikā pastāv nepieciešamība pārbaudīt pielāgot aprīkojumu, bet nepietiek slodzes, lai nodrošinātu jaunu vai lielu čilleru darbību. Vienkāršs nomas risinājums nodrošina pienācīgu slodzi un energoefektivitāti līdz brīdim, kad jaunbūve ir pabeigta.
Maksimumslodzes atbalsts un sezonalitāte
Ja jūsu ražotnes dzesēšanas pieprasījums pārsniedz jūsu sistēmas jaudu augstu temperatūru vai dzesēšanas prasību izmaiņu dēļ, dzesēšanas jaudu var palielināt, izmantojot Daikin pagaidu dzesēšanas risinājumus, tādējādi ļaujot jums ietaupīt uz kapitālizdevumiem.
Ārkārtas rīcības plāns čillera avārijas situācijām
- Ātri atjaunojiet normālu darbību
- Līdz minimumam samaziniet finanšu zaudējumus un dīkstāves
- Sirdsmiers neparedzētos gadījumos
- Vecāka aprīkojuma nomaiņa
- Mūsu plāni ir izstrādāti, lai pārvaldītu finanšu riskus un nodrošinātu pareizos aprīkojuma izmērus
Ārkārtas noma
Daikin nomas risinājumu komanda ātri reaģē uz tehnikas kļūmēm. Mūsu ekspertu komanda ir gatava palīdzēt visos risinājuma posmos.
Rezerves dzesēšana
Pagaidu dzesēšanas sistēma tiek izmantota kā rezerves risinājums kritisku dzesēšanas vajadzību nodrošināšanai vai, kad samazinājusies sistēmai nepieciešamā rezerves jauda.
