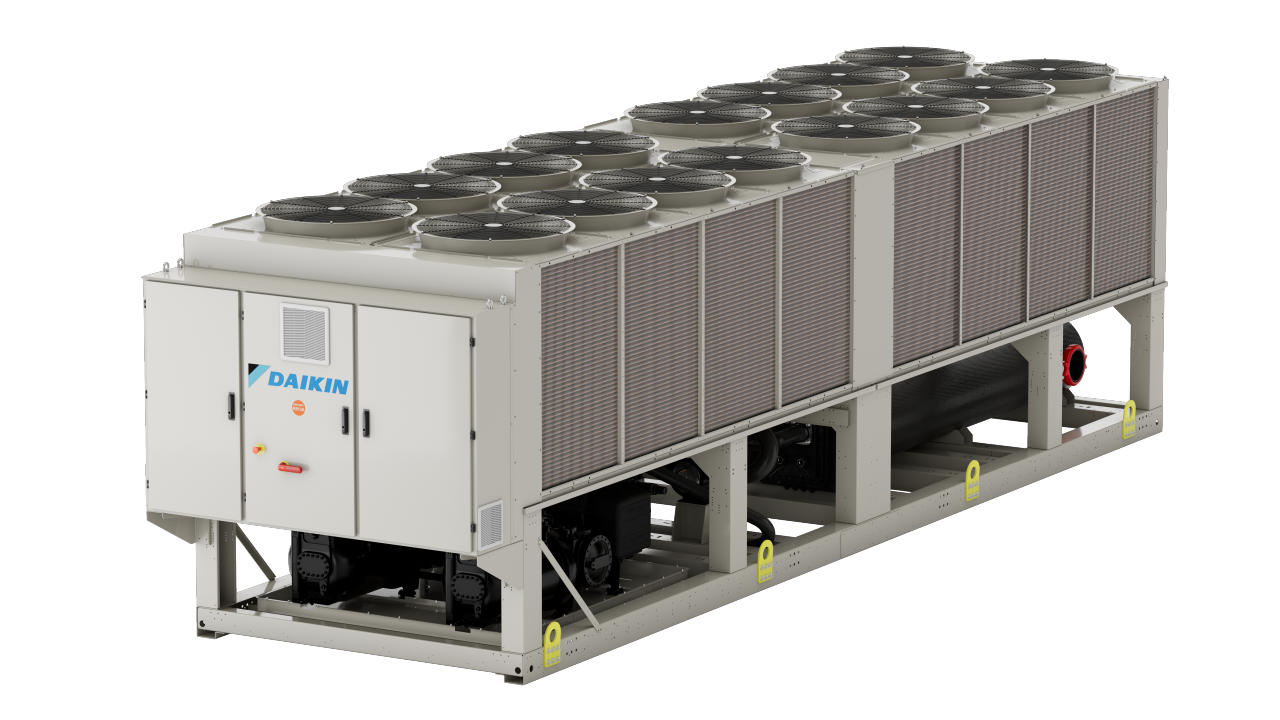

Vienlaicīga apsilde un dzesēšana ar aukstumaģentu R-513A
Šis produkts ir aprīkots Daikin invertora vienskrūves kompresoriem ar frekvenčregulējamu piedziņu (FP) un mainīga daudzuma koeficientu (MDK), kas darbojas, izmantojot aukstumaģentu R-513A, kam ir ļoti zems globālās sasilšanas potenciāls (GSP).
Tā jaudas diapazons ir no 400 līdz 800 kW gan dzesēšanas, gan apsildes režīmos, un kopējais energoefektivitātes koeficients (TER) var sasniegt vērtību 7,89. Tas darbojas apkārtējās vides temperatūrās diapazonā -18 °C līdz +50 °C ar dzesēta ūdens temperatūrām diapazonā no -8°C (ar ūdens/glikola maisījumu) līdz +20 °C un apsildes ūdens temperatūrām diapazonā no +30 °C līdz +60 °C.
Rezultātā EWYS-4Z var izmantot dažādiem lietojuma veidiem, piemēram, industriālām celtnēm, komercēkām, viesnīcām un slimnīcām. Tas nodrošina ekspluatācijas drošumu un optimālu veiktspēju dažādās atrašanās vietās un laikapstākļos.
2 skaņas konfigurācijas
|
|
Jaudas diapazons
No 400 līdz 800 kW apsildei un dzesēšanai
Darbības diapazons
Produkta priekšrocības
10 iemesli, kādēļ izvēlēties mūsu EWYS-4Z
Energoefektīva darbība, kas samazina ekspluatācijas izmaksas
#1 FP regulēšana un MDK kontrole
Dzesēts un karsts ūdens, visa gada garumā darbojoties gan gaiss-ūdens, gan ūdens-ūdens režīmā. FP efektīvi modulē ierīces jaudu nepilnas noslodzes apstākļos, savukārt VVR regulē kompresora darbību, lai tā atbilstu jebkādiem apstākļiem un mazinātu enerģijas zudumu.
#2 NAV palaides strāvas
Palaides laikā nav pārsprieguma. Palaides strāva vienmēr ir zemāka nekā strāva, kas tiek absorbēta maksimālajos ekspluatācijas apstākļos (FLA).
#3 Augsts jaudas koeficients
Tas uztur nobīdes jaudas koeficientu, kas vienmēr ir lielāks nekā 0,95.
#4 Ātri komforta apstākļi un zems nepieciešamā ūdens daudzums
Izejas jaudas svārstības tiešā saistībā ar sistēmas dzesēšanas un apsildes prasībām ļauj tai sasniegt iestatījuma punkta apstākļus mazāk nekā vienas minūtes laikā, ļaujot tai pareizi darboties ar tādu pašu ūdens daudzumu kā tikai dzesēšanai paredzēta invertora čillera cirkulācijā.
Neticams ekspluatācijas drošums
#5 Aukstumaģenta kontūri
Divi atsevišķi un neatkarīgi aukstumaģentu kontūri nodrošina maksimālu drošību un tehniskās apkopes vienkāršumu
#6 Ar aukstumaģentu dzesēta FP tehnoloģija
Daikin ar aukstumaģentu dzesēto FP tehnoloģiju neietekmē vides apstākļi (apkārtējā temperatūra, augstums virs jūras līmeņa vai gaisa kvalitāte), kas nodrošina neticami augstu ekspluatācijas drošumu.
#7 Vienskrūves kompresori
Daikin vienskrūves kompresoriem ir ļoti līdzsvarota mehāniskā slodze, kas samazina komponentu mehānisko spriegumu, pagarina ierīces kalpošanas laiku, uzlabo ekspluatācijas drošumu un pēc iespējas samazina vibrācijas un radīto troksni. Kompresoru lieliskā volumetriskā efektivitāte padara tos ideāli piemērotus maiņātruma pielietojumiem.
Daudzfunkcionālas ierīces integrācija lielākā HVAC sistēmā
#8 Intelektiskais čilleru pārvaldnieks
Daikin intelektiskais čilleru pārvaldnieks (ICM) sistēmā ļauj kontrolēt līdz 8 ierīcēm, un tas pārvalda ierīču secību un jaudu, lai sasniegtu kopējo nepieciešamo jaudu, vienlaikus samazinot enerģijas patēriņu. Šādi tiek nodrošināta ierīču jaudas pārvaldība bez nepieciešamības izmantot papildu vadības paneli, izmantojot ierīces programmatūras funkcijas. Šī pieeja nodrošina ļoti rentablu iekārtas risinājumu, prioritāti piešķirot ekspluatācijas drošumam, nevis efektivitātei.
#9 Kaskādes sistēma
Daikin iCM nodrošina pareizu EWYS-4Z ierīču integrāciju sistēmā ar dažādu veidu ierīcēm, piemēram, 4 cauruļu sistēmu ar EWYS-4Z un čilleri ar siltuma rekuperāciju vai siltumsūkni ar pārslēgšanas vārstu režīma pārslēgšanai.
Abos gadījumos iespējams izveidot pilnīgu Daikin HVAC sistēmu. Otrajā gadījumā integrācija ar ūdens-ūdens tipa siltumsūkņiem (ar vienu sistēmas vadību) ļauj pilnībā dekarbonizēt apsildi pat situācijās, kurās termināļi ir radiatori. Daikin kaskādes sistēmu var projektēt apsildes ūdens nodrošināšanai līdz pat 75 °C temperatūrai, ņemot vērā EWYS- 4Z apvienojumā ar vienskrūves kompresora ūdens siltumsūkņiem, kas laika gaitā tiks aprīkots ar FP un ir pieejama ar dažādām aukstumaģenta opcijām (R-1234ze, R-513A, R-134a).
10. Daikin On Site
EWYS-4Z ir aprīkots ar Daikin on Site – mākoņa attālās pārraudzības sistēmu, kas nodrošina pareizu dzesēšanas un apsildes iekārtu darbību.
Šī attālās pārraudzības sistēma ļauj iekārtu pārvaldniekiem viegli identificēt problēmas un atrast pareizos risinājumus ikreiz, kad rodas trauksme. Platforma ļauj reāllaikā novērtēt parametrus, nodrošinot iespēju regulēt iestatījumus un nepieciešamības gadījumā iejaukties attālināti.
Ierīce ir aprīkota ar modemu un GSM karti, kas nodrošina autonomu interneta savienojumu.
Produkta lietojums

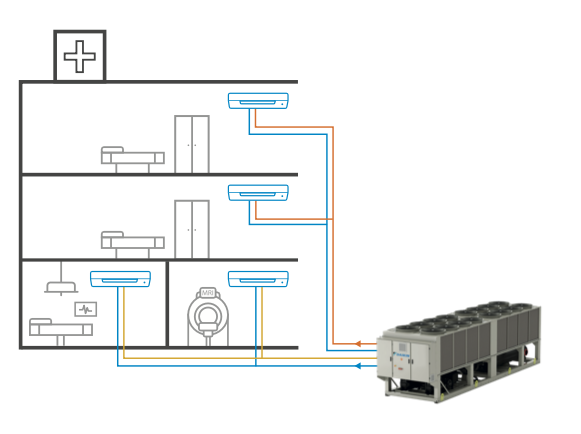

Dzesēšana + apsilde
Telpu dzesēšana un apsilde
- Centralizētai apsildei un dzesēšanai. Ierīces var pārvaldīt pēc vedējsekotājsistēmas principa līdz pat 4 moduļu blokos katram vedējam
- Slimnīcās un birojos
- Nomaiņai un jaunbūvēm
- Iespējamie termināļi:
- Apsilde
- Radiatori (līdz pat 60 °C)
- Apsildes grīda (30–35 °C)
- Fankoili (45 °C)
- Dzesēšana
- Fankoili (7 °C)
- Apsilde

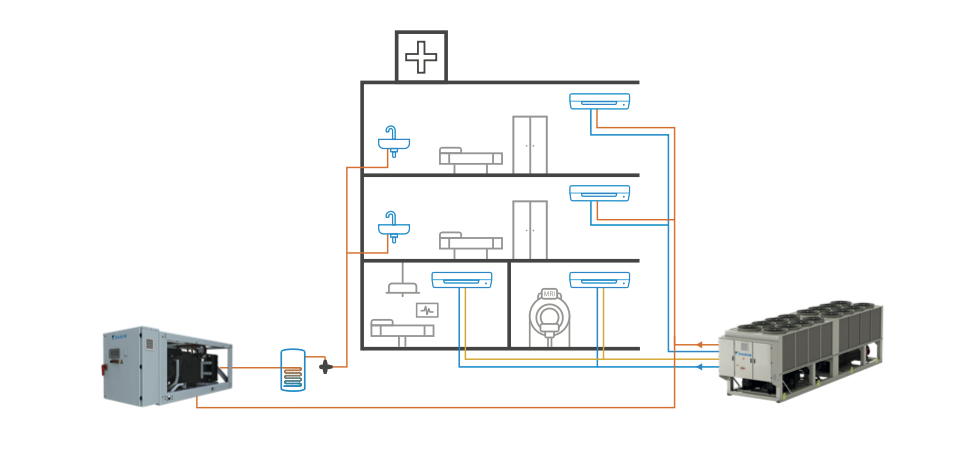

Dzesēšana + apsildes + mājsaimniecības karstais ūdens
Telpu dzesēšana un apsilde + mājsaimniecības karstais ūdens
- Centralizētai apsildei un dzesēšanai. Ierīces var pārvaldīt pēc vedējsekotājsistēmas principa līdz pat 4 moduļu blokos katram vedējam
- Slimnīcās un birojos
- Nomaiņai un jaunbūvēm
- Iespējamie termināļi:
- Apsilde
- Radiatori (līdz pat 60 °C)
- Apsildes grīda (30–35 °C)
- Fankoili (45 °C)
- Dzesēšana
- Fankoili (7 °C)
- Apsilde
