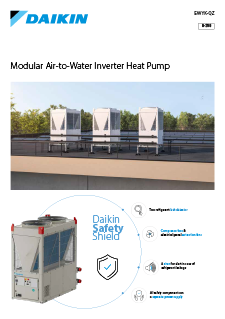

EWYK-QZ Product catalogue
PDF | 897.41KB
Rādīts ēkām ar augstām prasībām.

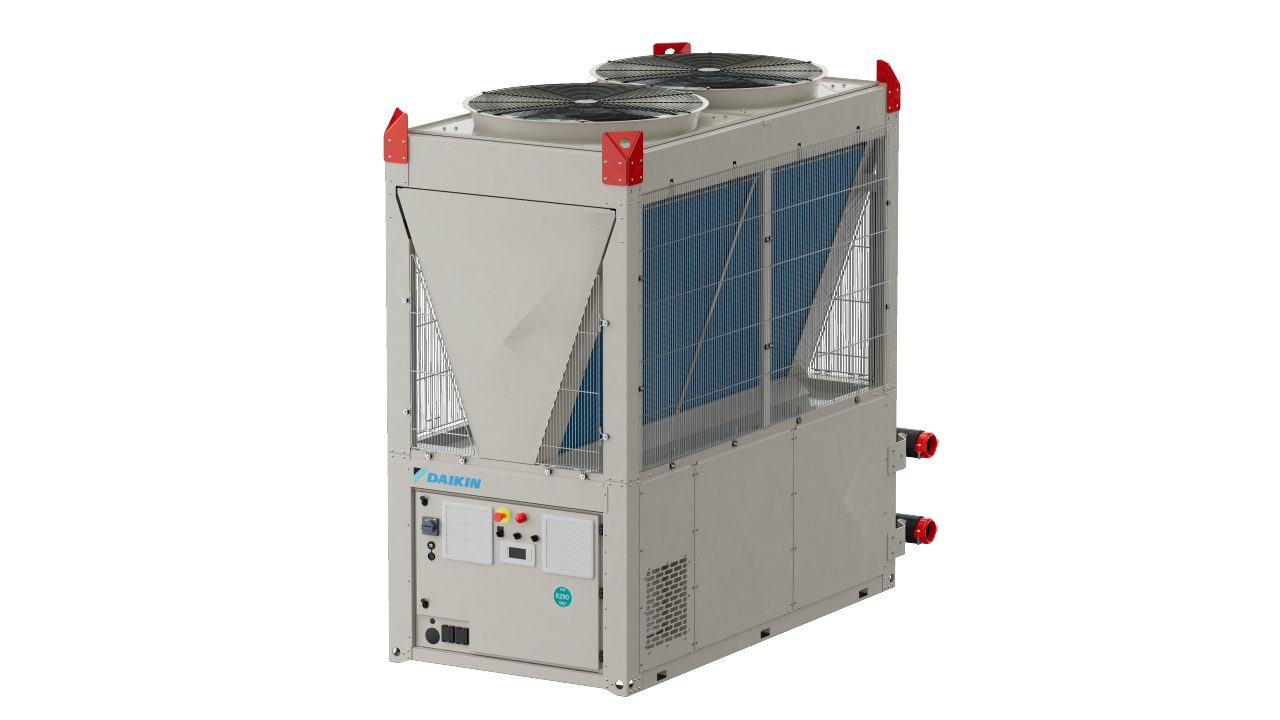

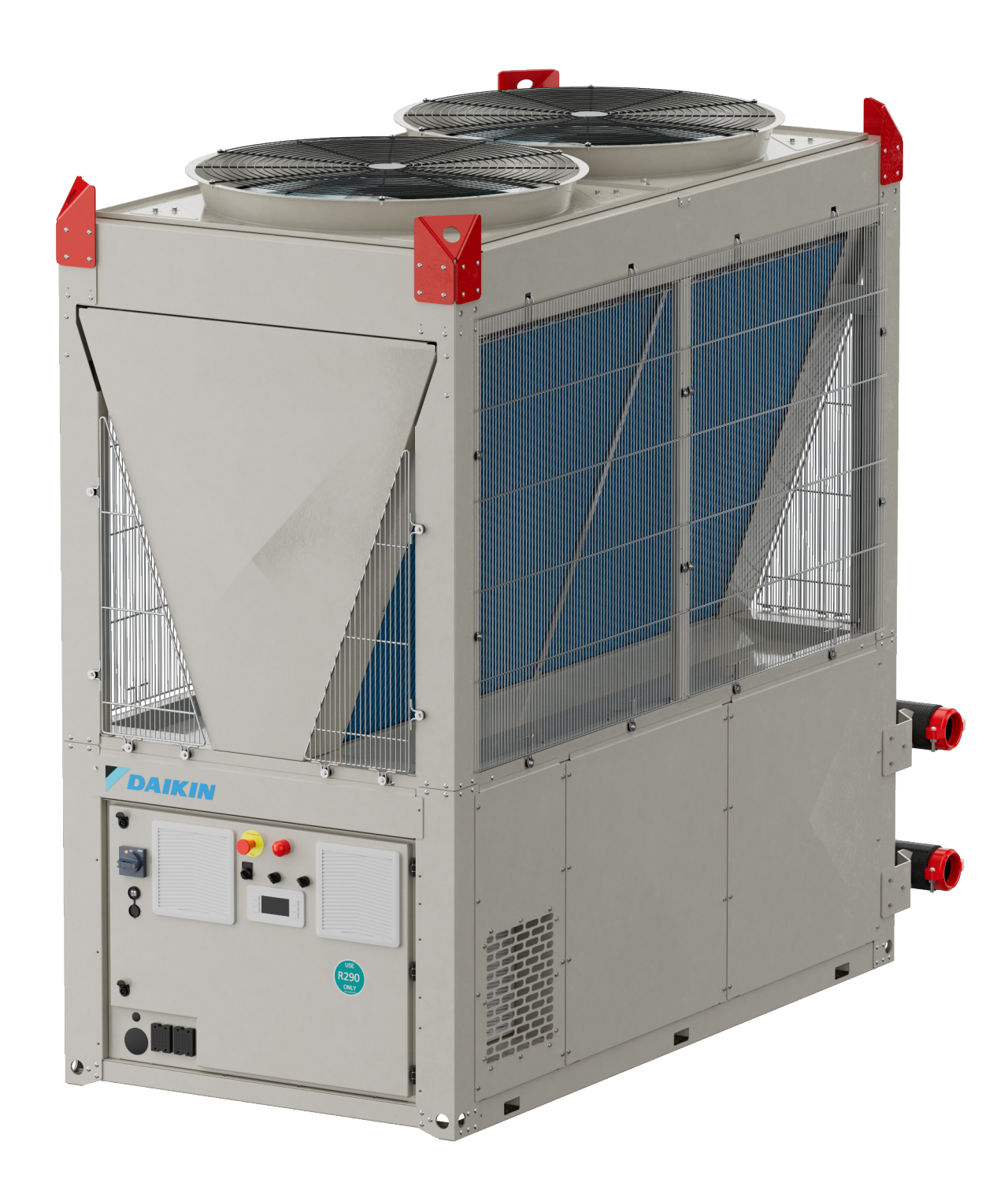

Daikin EWYK-QZ ir modulārais gaiss-ūdens tipa siltumsūknis, kas izmanto aukstumaģentu R-290, un ir konstruēts tā, lai to varētu izmantot pakāpeniski paplašināmās sistēmās, sākot no viena 135 kW moduļa līdz vairākiem blokiem ar kopējo jaudu līdz 2000 kW.
Tā „plug-and-play” konstrukcija ļauj, projektam paplašinoties, pievienot moduļus citu citam blakus vai vienu virs otra — tas padara to vienlīdz piemērotu gan jaunizveidotām sistēmām, gan plaša mēroga modernizācijai, gan prasīgām rūpnieciskām vidēm.
Viena sistēma, neierobežots potenciāls.
„Plug & Play” modulāra sistēma
Elastīga mērogojamība un modulāra uzstādīšana ar jaudu līdz 2000 kW.
Sistēma aug reizē ar jūsu projektu, jo moduļus var pievienot progresīvi, saskaņā ar ēkas attīstības plānu. Iekārtas var uzstādīt citu citai blakus vai vienu virs otras, lai samazinātu pēdas nospiedumu, veidojot līdz pat četriem blokiem ar četriem moduļiem katrā un līdz pat 60 iespējamām konfigurācijām vienā sistēmā.
1 bāzes modulis - līdz 135 kW
2 bāzes moduļi - līdz 270 kW

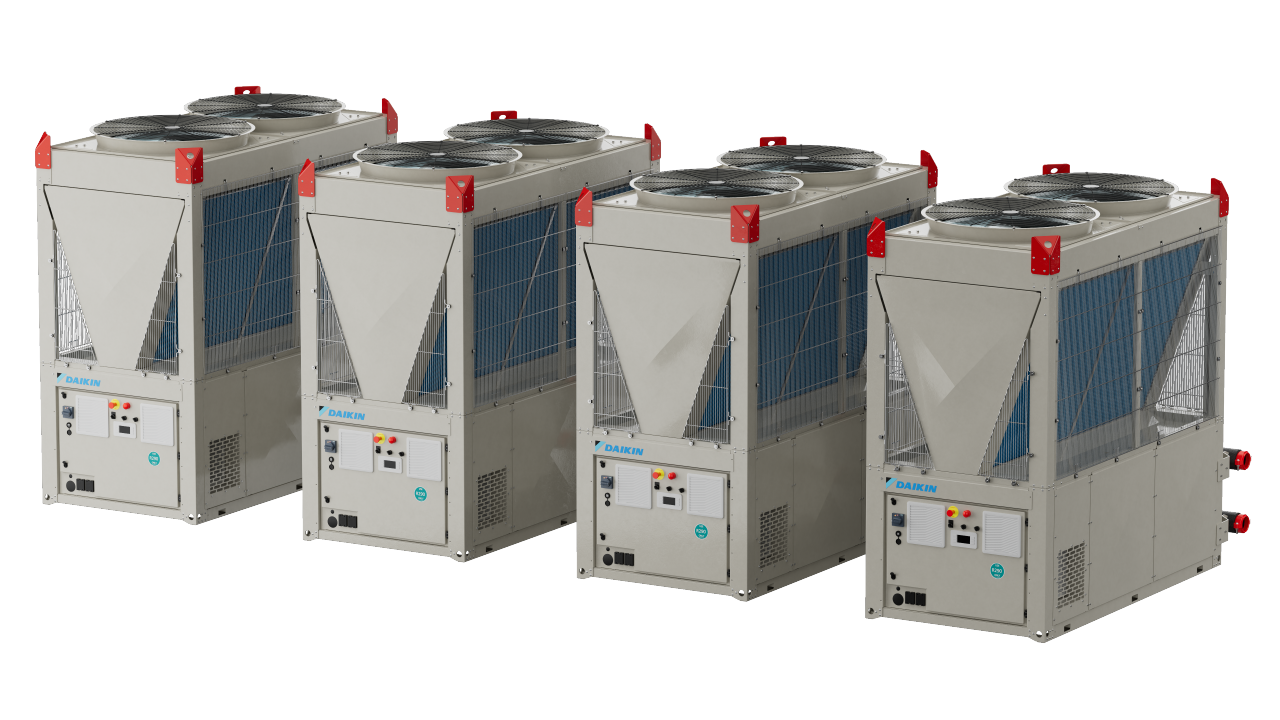

1 bloks ar 4 moduļiem - līdz 540 kW

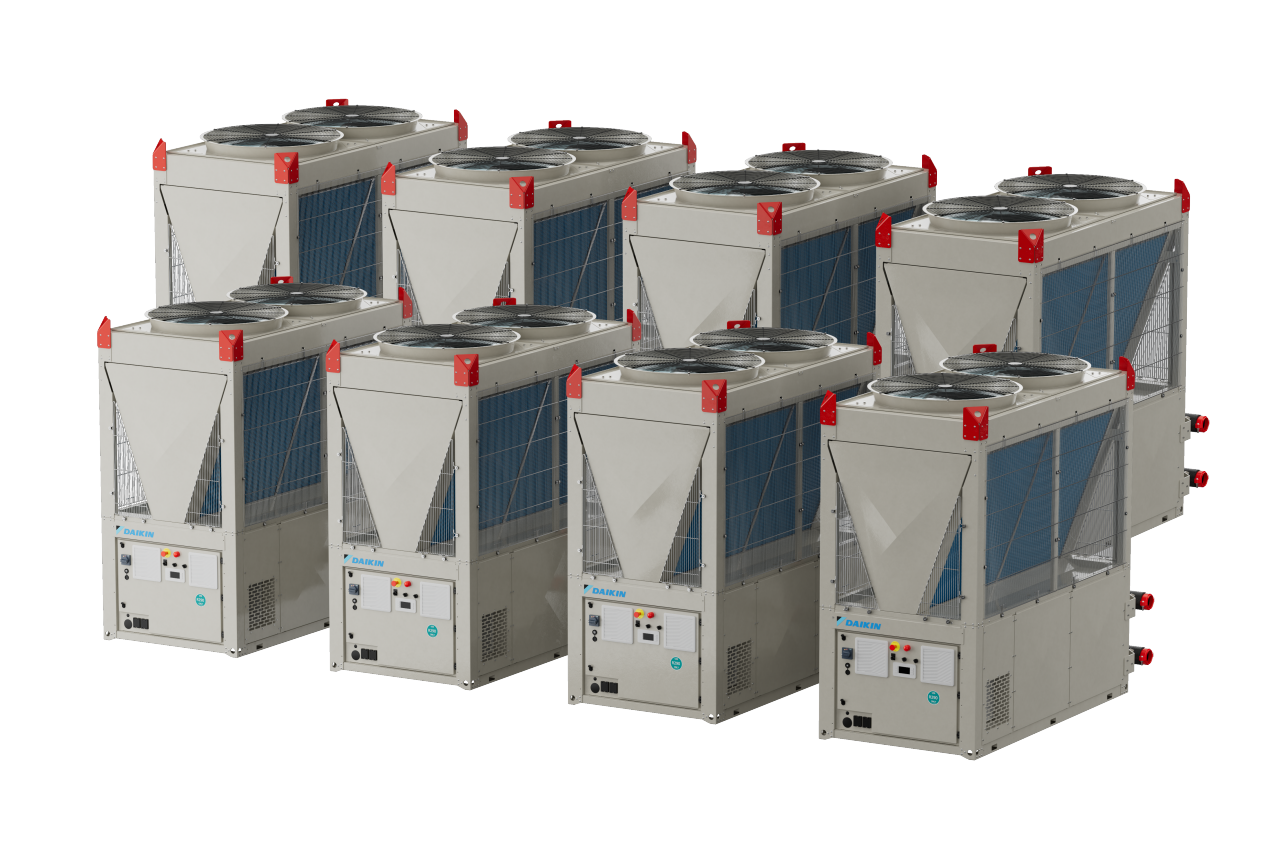

4 bloki x 4 moduļi - līdz 2000 kW
ar iCM vadības sistēmu
Radīts maksimālai veiktspējai
Pilna invertora tehnoloģija
VFD spirāles tipa kompresori un invertora EC ventilatori reāllaikā pielāgojas slodzes izmaiņām, nodrošinot izcilu nepilnas slodzes efektivitāti visos gadalaikos.
„Plug & Play” uzstādīšana
Viens barošanas kabelis nodrošina elektrību līdz pat četriem moduļiem. Kolektoru komplektu ar visām caurulēm, kas savieno ierīces, iespējams uzstādīt jau rūpnīcā, lai vēl vairāk samazinātu uzstādīšanas laiku objektā.
Augstas temperatūras darbība
Nodrošina apsildes ūdeni līdz 75 °C temperatūrai, pat kad āra gaisa temperatūra ir tikai −20 °C; tieši aizstāj gāzes apkures katlus visprasīgākajiem objektiem.
Dabīgais aukstumaģents
Propāna (R-290) GSP ir tikai 0,02 — atbilstība nākotnes prasībām, kas noteiktas regulā par fluorētām siltumnīcefekta gāzēm, un būtiski samazināts oglekļa „pēdas nospiedums”.
Sūkņa modulis — izvēles aprīkojums
Speciāls sūkņa modulis ar invertora sūkni un 18 litru izplešanās tvertni ir integrējams tieši moduļu blokā, izveidojot pilnībā neatkarīgu ūdens sistēmu.
Gatavs modernizācijai
Kompakta uzstādīšana, novietojot vienu virs otra, un modulāra paplašināšana padara EWYK-QZ ideāli piemērotu projektiem, kur nepieciešams ekonomēt vietu un pakāpeniski palielināt jaudu.
Plašs darbības diapazons
Nekādu kompromisu neatkarīgi no apstākļiem.
Nodrošina uzticamu apsildi un dzesēšanu plašā darbības diapazonā ar temperatūrām līdz 75 °C, kas padara to ideāli piemērotu gāzes apkures katlu nomaiņai dzīvojamās ēkās, viesnīcās un rūpnieciskos objektos.
| Min. | Maks. | |
| Apsildes ūdens | 20 °C | 75 °C |
| Atdzesēts ūdens | -15 °C | 18 °C |
| Apkārtējā āra gaisa temperatūra | -20 °C | 46 °C |
Daikin Safety Shield
Drošība iebūvēta katrā kārtā
- Divi aukstumaģenta noplūdes detektori — kontrolē gan kompresora korpusu, gan elektrisko paneli.
- ATEX sertificēti ekstrakcijas ventilatori — uztur pozitīvu spiedienu un izvada jebkādu noplūdi no abiem korpusiem.
- Akustiskā un vizuālā sirēna — to nekavējoties aktivizē noplūdes detektori, lai nodrošinātu ātru reaģēšanu ārkārtas situācijās.
- Neatkarīgs barošanas avots — visas drošības ierīces darbojas, izmantojot speciālu elektrisko ķēdi, neatkarīgi no galvenās iekārtas barošanas avota.
- Drošības vārstu kolektors — pārspiediena rašanās gadījumā izvada aukstumaģentu ārpus kompresora korpusa.
Daikin drošības pieeja aptver visu produkta dzīves ciklu — no ražošanas un uzglabāšanas līdz transportēšanai, uzstādīšanai, apkopei un likvidēšanai —, nodrošinot, ka partneri un galalietotāji vienmēr strādā drošā vidē.
Intelektiskais čilleru pārvaldnieks
1. Pilna sistēmas optimizācija
Koordinē visu moduļu darbību apsildes vai dzesēšanas režīmā, garantējot augstu efektivitāti un uzticamu veiktspēju neatkarīgi no sistēmas izmēriem un konfigurācijas.
2. Paplašināta arhitektūra
Ļauj pārvaldīt dzesēšanas torņus un kolektoru sūknēšanas sistēmas gan gaisdzesētām, gan ūdensdzesētām sistēmām, izmantojot vienu interfeisu.
3. Samazinātas ekspluatācijas izmaksas
Samazinot enerģijas patēriņu un mehānisko spriegumu, IZM pagarina sistēmas ilgizturību un nodrošina izmērāmus efektivitātes ieguvumus visā iekārtas ekspluatācijas mūža laikā.
Tehniskie dati - EWYK-QZ
EWYK135QZXSA2
| Parametrs | Vērtība |
Apsildes jauda [H1] — 40/45°C, 7°C OAT (kW) | 135. |
COP [H1] (kW/kW) | 3,3. |
SCOP zema temperatūra / vidēja temperatūra (kW/kW) | 4,2 /3,2 |
Dzesēšanas jauda [C1] — 12/7°C, 35°C OAT (kW) | 128. |
EER [C1] / SEER (kW/kW) | 2,6 /4,8 |
Skaņas jaudas līmenis (dB(A)) | 79,5. |
Izmēri (L × W × H) (mm) | 2382 × 1207 × 2653 |
Aukstumaģenta uzpildes daudzums (kg) | 6,6. |
Kompresora tips | 2× spirāles VFD |
| Barošanas avots | 400V / 3ph / 50Hz |
Bloku jauda
1 MODULIS
135 kW
Apsilde / 128 kW Dzesēšana
2 MODUĻI
270 kW
Apsilde / 256 kW Dzesēšana
3 MODUĻI
405 kW
Apsilde / 384 kW Dzesēšana
4 MODUĻI
540 kW
Apsilde / 512 kW Dzesēšana
Nākotnes prasībām atbilstoša konstrukcija
R-290 ir viena no ekoloģiski atbildīgākajām pieejamajām aukstumaģentu izvēlēm. Apvienojumā ar pilna invertora tehnoloģiju un viedtīklu integrāciju EWYK-QZ atbalsta ilgtspējīgus būvniecības standartus un atbilst jaunākajām Eiropas regulām.
Radīts ilgtspējīgām ēkām
Atbilst BREEAM standartiem
Atbilst LEED standartiem
Pilnībā atbilst jaunākajai regulai par fluorētām siltumnīcefekta gāzēm
Galvenie ilgtspējības un veiktspējas rādītāji
0,02 GSP - globālās sasilšanas potenciāls
4,2 SCOP - augsta sezonas energoefektivitāte (zema temperatūra)
75 °C - maksimālā apsildes ūdens temperatūra
−20 °C - minimālā apkārtējā āra gaisa temperatūra apsildes režīmā
Uzzināt vairāk
Viena sistēma.
Neierobežots potenciāls.
Konsultējieties ar Daikin speciālistu, lai atrastu savam projektam piemērotāko konfigurāciju.
