Produktā izmantota jauna, modulāra pieeja sistēmas dizainam, kas ievieš papildu konfigurācijas pielāgošanas iespējas un ļauj sasniegt nepieciešamo jaudu, ar caurulēm savienojot mazākas ierīces, kas ir vadāmas kā viena ierīce.
Klāstā, kas sastāv no trīs pamata moduļiem ar 100, 125 un 160 kW jaudu, tiek izmantoti Daikin dizaina spirāles tipa kompresori un aukstumaģents R-32, kura GSP ir par 70 % zemāks nekā aukstumaģentam R-410A.
Turklāt R-32 kā tīram viena komponenta aukstumaģentam piemīt visas nepieciešamās īpašības, lai to varētu izgūt, otrreizēji apstrādāt vai reģenerēt, pēc tam reģenerēto aukstumaģentu laižot tirgū un izmantojot atkārtoti.
Aukstumaģents R-32 arī ir plaši pieejams tirgū kā primārais aukstumaģents gaisa kondicionieriem ar spirāles tipa kompresoriem. Proti, tas ir plaši pieejams tehniskās apkopes pakalpojumiem.
3 produkta versijas
- Siltumsūknis ar inversiju ūdens pusē
- Siltumsūknis ar inversiju aukstumaģenta pusē (tikai 100 kW)
- Bez kondensatora
3 pamata moduļi
- 100 – 125 – 160 kW
Iespējamas 98 moduļu kombinācijas
ar dažādām produkta versijām
Jaudas diapazons
Trīs pamata moduļi ar 100, 125 un 160 kW jaudu.
Iespējams apvienot līdz pat 8 moduļiem divos viens uz otra novietotu 4 moduļu blokos, kuru kopējā jauda var sasniegt no 200 līdz 1280 kW
Darbības diapazons
Produkta priekšrocības
Mērogojamība un kompaktums

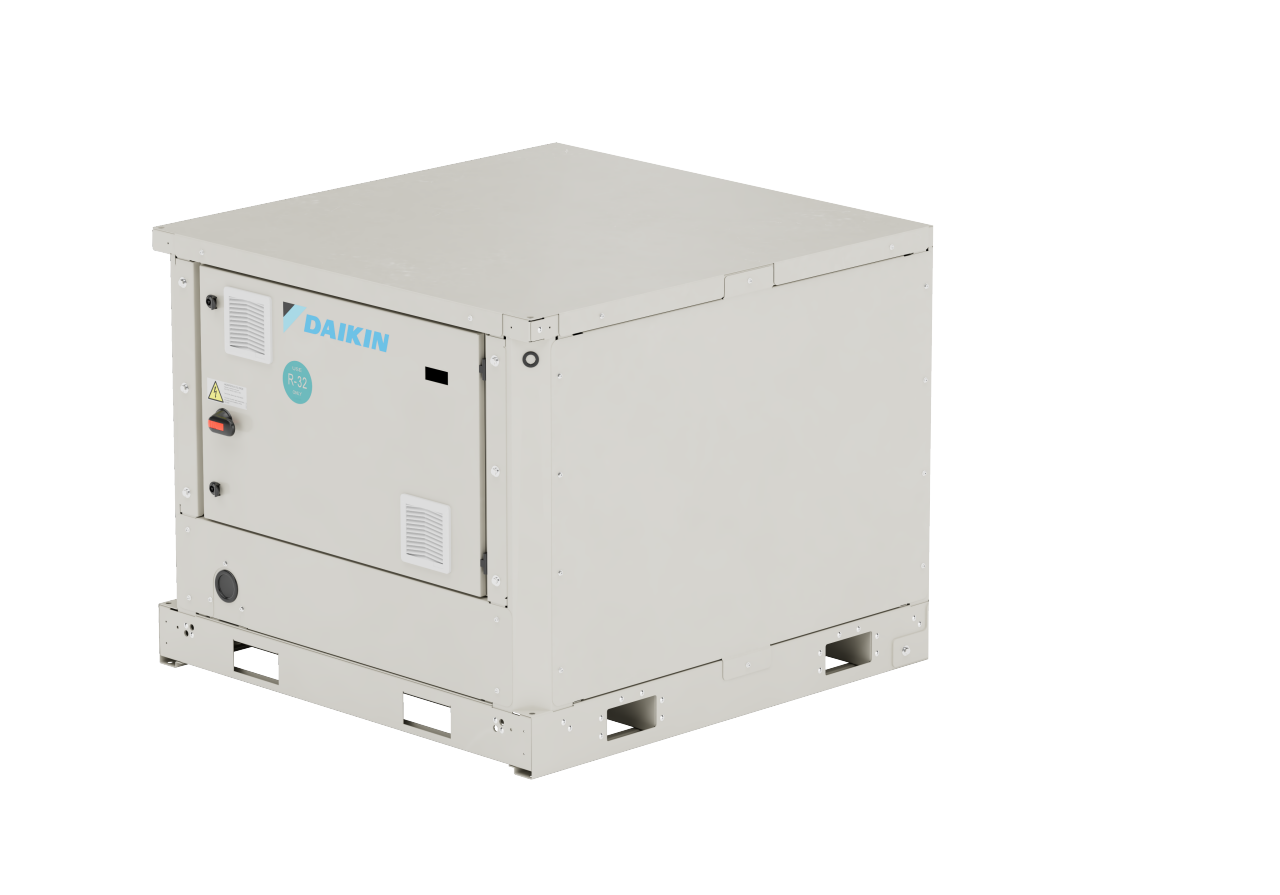

Pateicoties tā modularitātei, jaunās EW(W)(H)(L)T-Q A ierīces nodrošina lielu mērogojamības potenciālu. Moduļus var pievienot pēc nepieciešamības atkarībā no ēkas būvniecības plāna.
Moduļus var arī kombinēt kā viens otram blakus novietotu bloku vai uzstādīt vienu uz otra, lai ietaupītu vietu, kas ir īpaši noderīgi modernizēšanas vajadzībām. Iespējams apvienot līdz pat 8 moduļiem divos viens uz otra novietotu 4 moduļu blokos, kuru kopējā jauda var sasniegt no 100 līdz 1280 kW.
Maksimālais horizontālais izkārtojums: 4
Viens uz otra iespējams izkārtot līdz pat 8 moduļiem
Viens barošanas avots
Katra moduļa standarta uzstādījums (bez papildpiederumiem) ir savienojums ar atsevišķu barošanas avotu. Ir iespējams savienot vienu bloku (līdz pat četriem moduļiem) ar vienu barošanas avotu.
Ražotne nodrošina sadalkopnes un kabeļus ar kādu no tālāk norādītajiem piederuma kodiem. Elektriskais savienojums starp moduļiem jāizveid uz vietas.
Piederumu kodi:
EKSPELT2 – viena barošanas avota komplekts 2 moduļiem
EKSPELT3 – viena barošanas avota komplekts 3 moduļiem
EKSPELT4 – viena barošanas avota komplekts 4 moduļiem
Uzmanību!
- Viena barošanas avota komplekts tiek piegādāts nenostiprinātā veidā un tas jāuzstāda uz vietas. Viena barošanas avota konfigurācija nav saderīga ar ierīcēm, kas uzstādītas viena uz otras
- Viena barošanas avota komplekts pieejams tikai iekštelpās uzstādītām ierīcēm
- Ja pasūtītas 4 ierīces, kas tiks savienotas blokā, un nepieciešams viens barošanas avots, EKSPELT4 var izvēlēties tikai vienreiz
„Plug & play” uzstādīšana
Vienkāršota uzstādīšana ar kolektoru komplektu, kas ir izstrādāts modeļu savienošanai ūdens pusē, jo tajā ir iekļautas starp ierīcēm nepieciešamās caurules. Kolektoru komplektu var arī uzstādīt ražotnē, lai samazinātu uzstādīšanas laiku objektā. Turklāt moduļu blokam var viegli pievienot speciālu sūkņu moduli. Tas ir aprīkots ar invertoru sūkņiem, lai nodrošinātu pilnīgu pielāgojamību, un ietver arī izplešanās tvertni ar 18 litru tilpumu. Lai vēl vairāk atvieglotu uzstādīšanu, vienoto barošanas avotu var integrēt, savienojot 1 barošanas kabeli ar bloku, kas sastāv no līdz pat 4 moduļiem (kabeļus moduļu savienojumam nodrošina ražotne).

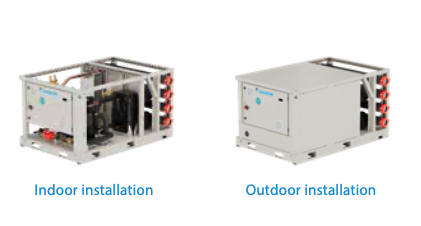

Moduļus var uzstādīt iekštelpās un arī ārā, ja tiek izvēlēta samazināta trokšņa līmeņa konfigurācija. Jaunā EW(W)(H)(L)T-Q A nodrošina divas dažādas trokšņa līmeņa konfigurācijas, lai nodrošinātu atbilstību ēkām, kurās svarīgi uzturēt zemu trokšņa līmeni.
Zemākas ekspluatācijas izmaksas
Pateicoties tās modulārajam dizainam, šī jaunā ierīce var sekot līdzi ēkas dzesēšanas un apsildes slodzes profilam saskaņā ar standartu EN14825. Tas ir īpaši svarīgi, jo šādi tiek nodrošinātas zemas HVAC sistēmas ekspluatācijas izmaksas nepilnas noslodzes apstākļos, kas atbilst lielākajai sistēmas darbības laika daļai. Šāda funkcionalitāte nepiemīt tradicionālajiem nokomplektētajiem čilleriem un siltumsūkņiem, kas darbojas vairākos ieslēgšanas/izslēgšanas ciklos, kas samazina sistēmas efektivitāti.
Ieguldījums ekoloģiskajā būvniecībā
Vispopulārākie ekoloģiskās būvniecības protokoli ir BREEAM un LEED. EW(W)(H)(L)T-Q A var palīdzēt uzlabot projekta vērtējumu, izvērtējot ūdensapsildes sistēmas energoefektivitāti, it īpaši,
ja izvēlēta daļējas siltuma rekuperācijas opcija. Aukstumaģenta R-32 ierobežotais GSP daudzums uz katru kontūru arī var palīdzēt uzlabot vērtējumu, izvērtējot aukstumaģentu ietekmi.
Ierobežota ietekme uz vidi
Ierīces izmanto aukstumaģentu R-32, kura globālās sasilšanas potenciāls (GSP) ir 675, kas ir tikai viena trešdaļa no R-410A GSP. R-32 ir
tīrs vienas sastāvdaļas aukstumaģents, ko iespējams reģenerēt. Nesenā Tokijas Pilsētas universitātes* pētījumā tika pierādīts, ka reģenerēta aukstumaģenta R-32 ietekme uz vidi ir par 90 % mazāka nekā nekā neapstrādāta R-32 , pateicoties tam, ka to nav nepieciešams iznīcināt, un tam, ka reģenerācijai nepieciešams mazāk jaudas nekā ražošanai. Daikin savos čilleros un siltumsūkņos izmanto reģenerētu aukstumaģentu R-32 saskaņā ar programmu Loop by Daikin.
Produkta lietojums
Apsilde
Telpu apsilde + MKŪ konfigurācijas
- Centralizēta apsilde, laika gaitā ūdens cirkulācijas kaskādē ar gaiss-ūdens tipa siltumsūkni. MKŪ apgāde tiek pārvaldīta caur atsevišķu MKŪ avotu (atsevišķiem moduļiem vai moduļu blokiem, kas paredzēti MKŪ, laika gaitā viens uz otra novietotiem moduļiem). Ierīces var pārvaldīt pēc vedējsekotājsistēmas principa līdz pat 4 moduļu blokos katram vedējam
- Dzīvojamām ēkām, birojiem, mazām komerctelpām, treniņu zālēm, viesnīcām
- Nomaiņai un jaunbūvēm
- Iespējamie termināļi:
- Radiatori (līdz pat 60 °C)
- Apsildes grīda (30–35 °C)
- Fankoili (45 °C)
Dzesēšana
Komforta dzesēšana
Centralizēta dzesēšana. MKŪ tiek pārvaldīts caur atsevišķu MKŪ avotu (atsevišķiem moduļiem vai moduļu blokiem, kas paredzēti MKŪ, laika gaitā viens uz otra novietotiem moduļiem). Ierīces var pārvaldīt pēc vedējsekotājsistēmas principa līdz pat 4 moduļu blokos katram vedējam
- Dzīvojamām ēkām, birojiem, mazām komerctelpām, treniņu zālēm, viesnīcām
- Nomaiņai un jaunbūvēm
- Iespējamie termināļi:
- Dzesēšanas grīda (23–18 °C)
- Fankoili (12–7 °C)
Tehnoloģisko procesu dzesēšana
- Mērķorientēta vai centralizēta dzesēšana atkarībā no projekta vajadzībām. Ierīces var pārvaldīt pēc vedējsekotājsistēmas principa līdz pat 4 moduļu blokos katram vedējam
- Piena dzesēšana (9–4 °C)
- Saldēšana noliktavās (no −8 līdz −12 °C, ar glikolu)
- Magnētiskās rezonanses attēlveidošanas dzesēšana u.c.
