EWA/FD/H/S-TZ D

Daikin gaisdzeses skrūves invertora čilleru jaunā paaudze, kas izmanto aukstumaģentus R-1234ze, R-513A un R134

TZ D čilleri ar integrētu dabīgās dzesēšanas konfigurāciju

2 produkta versijas

  • Standarta čilleris
  • Dabīgās dzesēšanas čilleris

Pieejami 3 aukstumaģenti

  • R-1234ze (EWA/FH)
  • R- 513A (EWA/FS)
  • R-134a (EWA/FD)

4 efektivitātes kategorijas

  • Zilā (B-)
  • Sudraba (S-)
  • Zelta (X-)
  • Platīna (P-)

Jaudas diapazons

Darbības diapazons

Izstrādājumu pārskats

  • Uzstādāmi ārpus ēkas

  • Aktīvais harmonisko svārstību filtrs

  • Veiktspējas pārraudzība

  • VFD vienskrūves kompresors

  • Bezkontaktu ventilatori

  • Tiešās izplešanās tipa apvalku un cauruļu iztvaicētājs

Produkta priekšrocības


1. Daikin vienskrūves kompresora dizains

Daikin vienskrūves kompresora dizains. Šāda veida tehnoloģija ir ļoti uzticama pat skarbos apstākļos. Galvenais rotors ir līdzsvarots gan radiālā, gan aksiālā virzienā, tāpēc kompresora gultnim ir īpaši augsts ekspluatācijas drošums.

2. Neticami augsts ekspluatācijas drošums, ko nodrošina Daikin izstrādātais invertors

Divi atsevišķi un savstarpēji neatkarīgi aukstumaģentu kontūri nodrošina maksimālu drošību un tehniskās apkopes vienkāršumu.

3. Augstākā līmeņa efektivitāte pateicoties Daikin frekvenčregulējamajai piedziņai (VFD) un mainīga apjoma koeficientam

Daikin frekvenčregulējamā piedziņa ierīcei ļauj darboties optimāli, samazinot un kontrolējot ekspluatācijas izmaksas jebkādos ekspluatācijas apstākļos. Daikin ražotnēs izstrādātais vienskrūves kompresors ir integrēts ar mainīga apjoma koeficienta (VVR) tehnoloģiju, kas modulē kompresijas pakāpi, vienlaikus uzlabojot kompresora efektivitāti dažādos apkārtējās vides apstākļos.

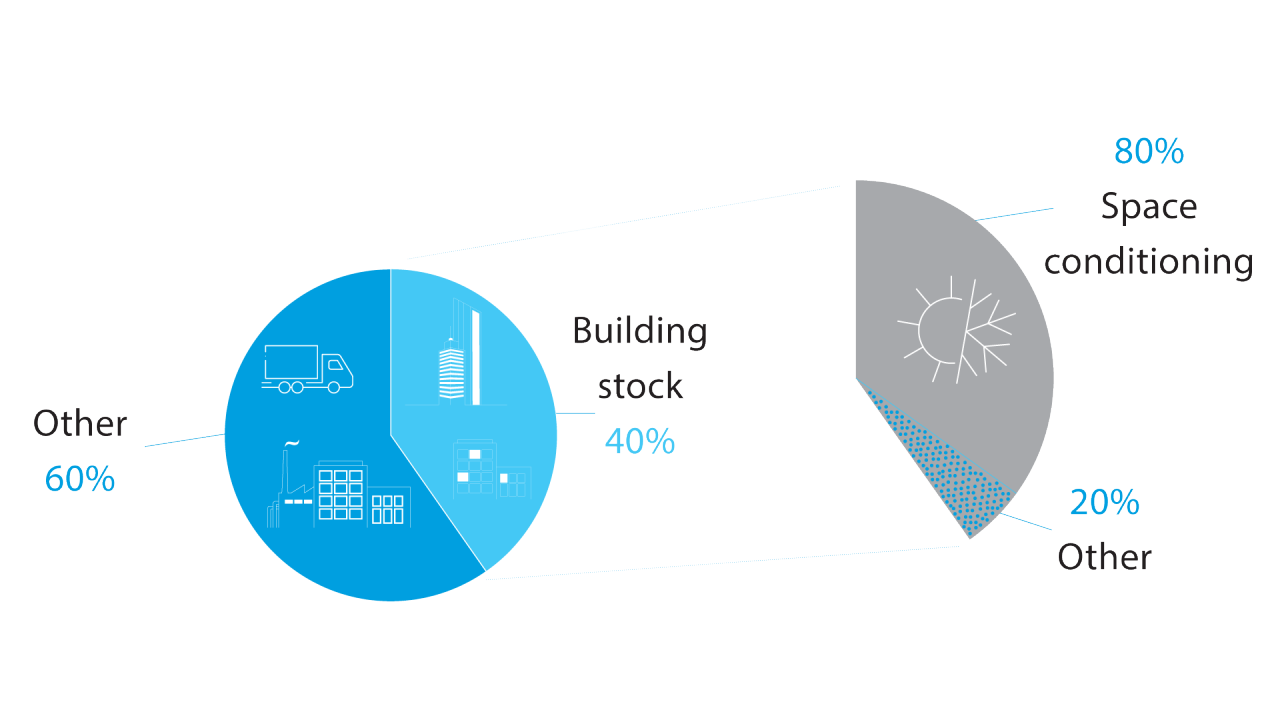

GAISA KONDICIONĒŠANA: NEPIECIEŠAMĪBA, KAS IETEKMĒ EKSPLUATĀCIJAS IZMAKSAS

DAIKIN: GUDRA IZVĒLE EKSPLUATĀCIJAS IZMAKSU SAMAZINĀŠANAI


4. Integrēts Daikin izstrādātais aktīvais harmonisko svārstību filtrs

Aktīvie harmonisko svārstību filtri (AHF) samazina harmonisko kropļojumu elektrosistēmās un reāllaikā kompensē harmonisko strāvu, tādējādi uzlabojot sistēmas jaudas kvalitāti. Daikin izstrādātais aktīvais harmonisko svārstību filtrs ir pilnībā integrēts čillerī.

Pilnīga integrācija nozīmē, ka:

  • jums nav nepieciešams vairāk vietas
  • nav nepieciešams veikt papildu uzstādīšanu
  • ierīce tiek testēta ražotnē
  • nav nepieciešamas papildu tehniskās apkopes darbības

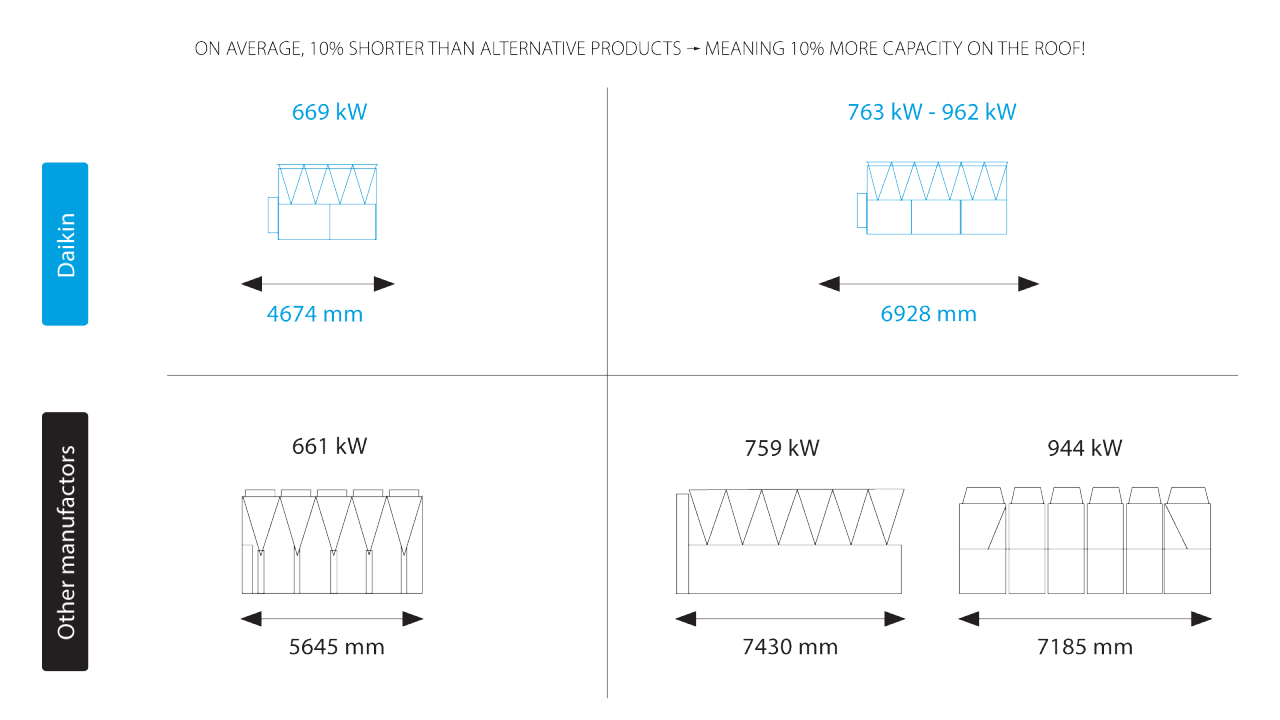

5. Daikin TZ D ierīces ir ļoti kompaktas

Neskatoties uz to, ka Daikin TZ D ierīces ir aprīkotas ar dabīgās dzesēšanas režīmu, tās ir ļoti kompaktas. Iemesls tam ir īpašā kondensatora sadaļas pārbūve, kas ne tikai samazina nepieciešamo platību, bet arī uzlabo sistēmas kopējo efektivitāti.

6. Dabīgās dzesēšanas konfigurācijai nav nepieciešams vairāk vietas

Tās neaizņem vairāk platības salīdzinājumā ar standarta čilleriem, kam nav dabīgās dzesēšanas funkcijas.

Izvēles iespēju integrācija

7. Plašs darbības diapazons

TZ D ierīces var darboties visdažādākajos apstākļos, kas tās padara piemērotas dažādiem lietojuma veidiem. Tās var nodrošināt dzesētu ūdeni tādām ēkām kā slidotavas, nodrošinot līdz pat -15 °C zemu temperatūru, turklāt tās ir piemērotas arī datu centriem, kam nepieciešama augstāka iztvaicētāja izejas temperatūra (līdz 30 °C). Šī daudzpusība nodrošina izcilu TD Z ierīču pielāgojamību atbilstoši visdažādākajām vidēm un klimata apstākļiem

Darbības diapazons

Siltuma rekuperācija enerģijas optimizācijai

8. Iespēja integrēt pilnīgas vai daļējas siltuma rekuperācijas opcijas

Tās ļauj rekuperēt visu dzesēšanas procesā radīto siltumu vai daļu no tā. Šādi tiek uzlabota energoefektivitāte un samazinātas ekspluatācijas izmaksas. Izvēloties pilnīgās siltuma rekuperācijas opciju, katrs ierīces kontūrs tiek aprīkots ar papildu kondensatoru karstā ūdens ražošanai. Izvēloties daļējās siltuma rekuperācijas opciju, katrs ierīces kontūrs tiek aprīkots ar vienu ierīci pārkaršanas novēršanai karstā ūdens ražošanai. Šī siltuma rekuperācijas sistēma ļauj ražot karsto ūdeni konkrētiem pielietojuma veidiem.

Ja siltuma rekuperācija ir IESLĒGTA, vērā ņemamā ierīces efektivitāte nav EER (energoefektivitātes koeficients), kas attiecas tikai uz ierīces dzesēšanas efektu. Ar siltuma rekuperāciju ierīce nodrošina arī siltumenerģiju, ko citādi nodrošinātu vēl viens avots. Kopējās efektivitātes koeficients (TER) tiek definēts kā:

TER = Dzesētspēja + Siltumspēja
───────────────────────────────
Ieejas jauda

Noderīga integrācija dažādiem pielietojuma veidiem

  • Telpu apsilde

  • Iepriekšēja uzsilde procesu vajadzībām

  • Karstais saimniecības ūdens

9. Pieejama veiktspējas pārraudzības opcija

Informācija par ierīces veiktspēju ir pieejama tieši no tās vadības ierīces, kas nodrošina reāllaika datus un ierīces vēsturiskās veiktspējas tendences. Tā ļauj efektīvi pārraudzīt ierīci un pēc nepieciešamības veikt koriģējošas darbības, lai uzturētu optimālu veiktspēju. Sekojot līdzi veiktspējas datiem, ir iespējams savlaicīgi identificēt anomālijas vai novirzes, kas ļauj atklāt un risināt iespējamās problēmas, pirms tās kļūst par kļūmēm.

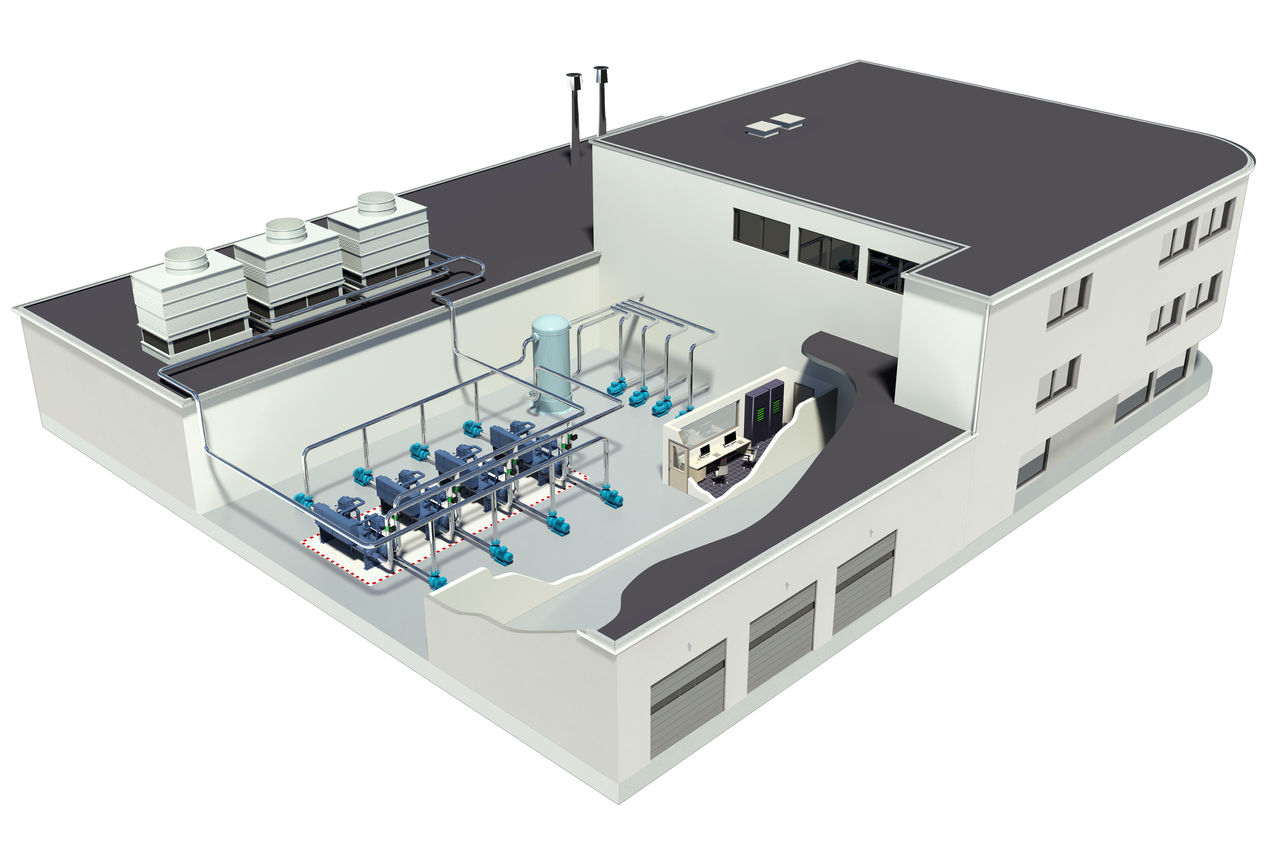

10. Šīs ierīces var integrēt kompleksā sistēmā, kas sastāv no vairākām Daikin ierīcēm

Šīs ierīču grupas efektīva pārvaldība ir īpaši svarīga, lai būtu iespējams nodrošināt pareizu ierīces darbību un optimizēt darbības laiku. To var paveikt ar intelektisko pārvaldības sistēmu Intelligent Chiller Manager (iCM), kas optimizē sistēmas, kas sastāv no līdz pat 8 ierīcēm, un mākoņa attālās pārraudzības rīku Daikin on Site. Daikin iCM var savienot ar Daikin on Site — mākoņa pārraudzības platformu, kas koordinējas ar ēku pārvaldības sistēmām (BMS).

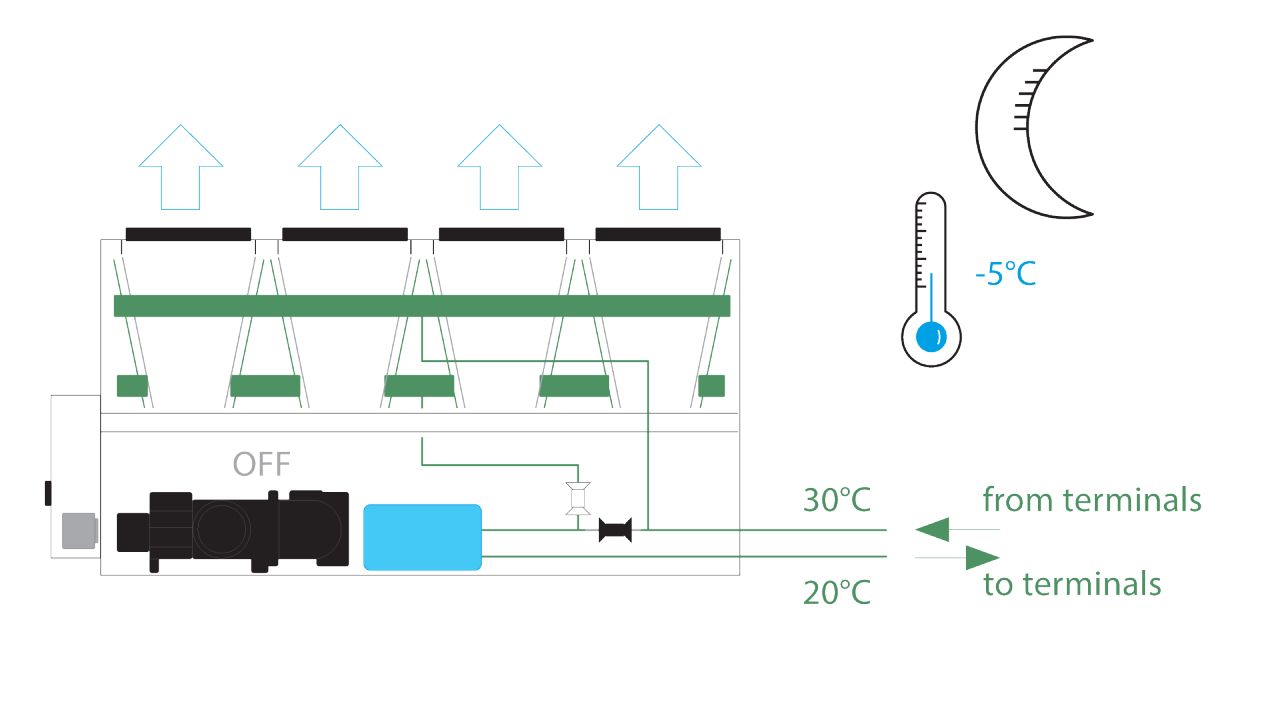

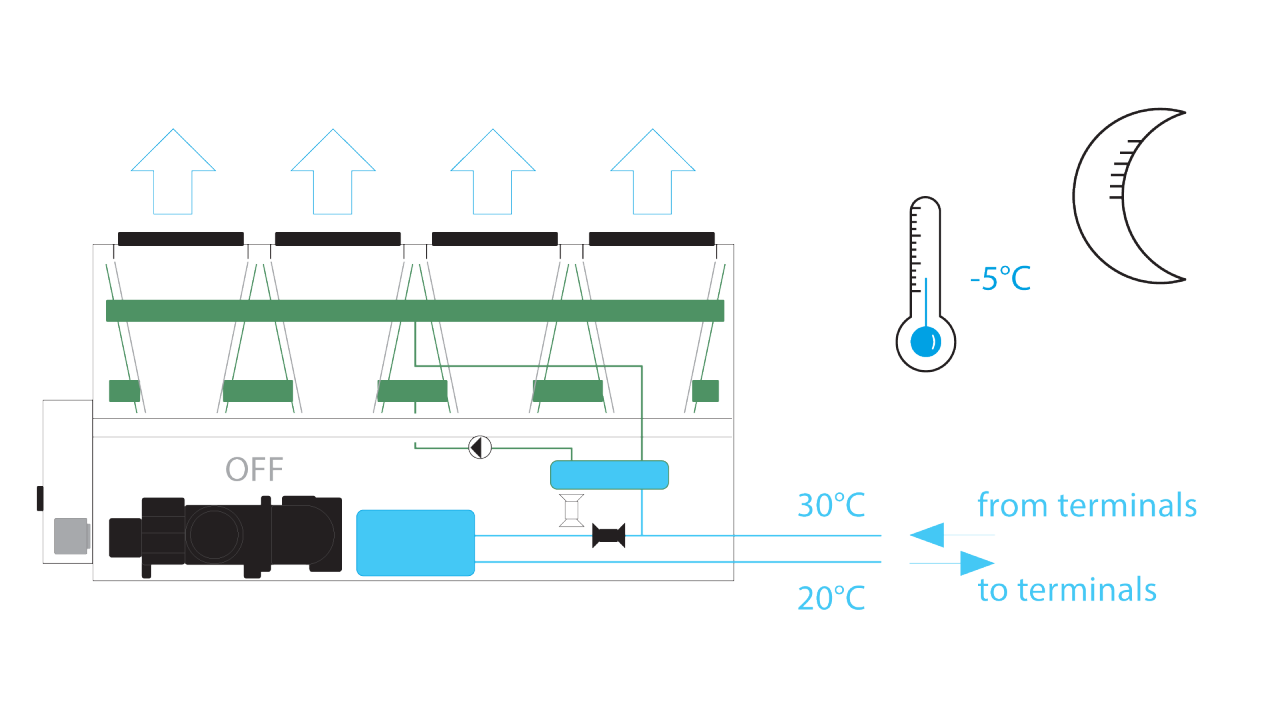

Dabīgās dzesēšanas konfigurācija

Atvērtais kontūrs (ar glikolu)

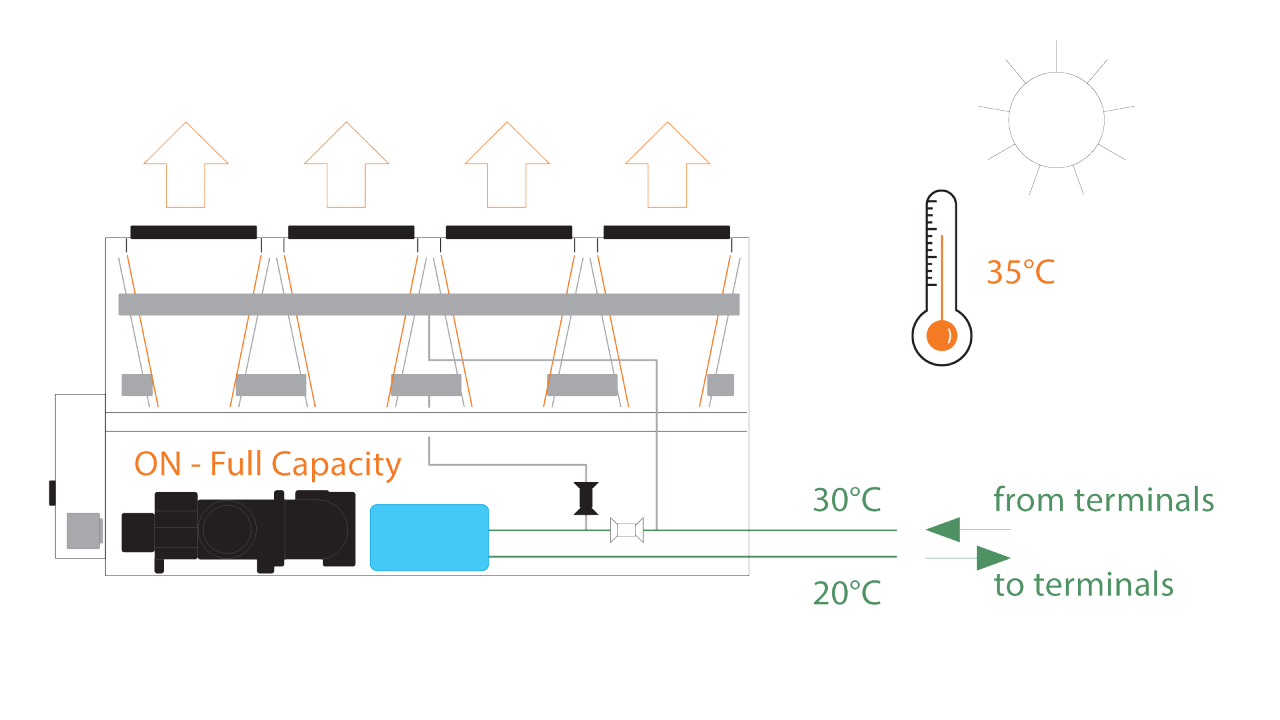

Dabīgās dzesēšanas sistēma ir izstrādāta šķidruma dzesēšanai, izmantojot apkārtējās vides aukstuma enerģiju. Ja āra apkārtējās vides temperatūra ir augstāka par šķidruma temperatūru, ierīce nodrošina dzesētspēju, izmantojot tikai kompresorus (mehāniskais dzesēšanas režīms). Kad apkārtējās vides temperatūra noslīd zem ierīcē ietekošā šķidruma temperatūras, šķidruma dzesēšanai var izmantot āra gaisu, pirms tas sasniedz iztvaicētāju, pārejot no daļējas uz pilnīgas dabīgās dzesēšanas režīmu atbilstoši apkārtējās temperatūras svārstībām.

Slēgtais kontūrs (bez glikola)

Ierīces lodēto plākšņu siltummainis veido noslēgtu kontūru ar dabīgās dzesēšanas apmainītāju un speciālu sūkni. Šajā sistēmā glikols atrodas atrodas noslēgtajā kontūrā. Opcija, kas neizmanto glikolu, darbojas ar „slēgtā kontūra” sistēmu, nodrošinot atbilstošu un efektīvu risinājumu tādiem lietojuma veidiem, kuros nav vēlams izmantot glikolu. Viena no tās priekšrocībām ir ievērojami izmaksu ietaupījumi, jo glikola neesamība klienta sistēmā atvieglo tehniskās apkopes veikšanu un vispārējās efektivitātes uzlabošanu. Industriālajos procesos tā samazina piesārņojuma risku, nodrošinot to, ka produktu kvalitāte netiks apdraudēta.

3 galvenās bezglikola konfigurāciju priekšrocības

  • Nav procesu piesārņojuma riska

  • Zemāks enerģijas patēriņš attiecībā uz sūknēšanas sistēmām

  • Zemākas HVAC sistēmas uzturēšanas izmaksas
